MUPS3
Данный мнемосимвол предназначен для отображения состояния модуля управления пожарной сигнализацией.
Рис. 6.16.1 – MUPS3. Мнемосимвол
Индикация состояний
Таблица 6.16.1 – MUPS3. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Норма (Norm) | Цвет заливки | Process |  | |
| Норма (Norm) | Мигание | Нет | Process | |
| Обобщенная неисправность канал Х (Fault) | Цвет заливки | WarningHi |  | |
| Обобщенная неисправность канал Х (Fault) | Мигание | Нет | WarningHi | |
| Потеря связи (CommFailure) | Цвет заливки | WarningHi |  | |
| Потеря связи (CommFailure) | Мигание | Нет | WarningHi | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится три вкладки:
Общие – содержит общие сведения о состоянии устройства. В блоке «Состояние» динамически отображаются только активные сигналы состояний, неактивные – по умолчанию скрыты.
Рис. 6.16.2 – MUPS3. Вкладка «Общие» окна детального вида
Каналы – содержит информацию о состоянии каналов.

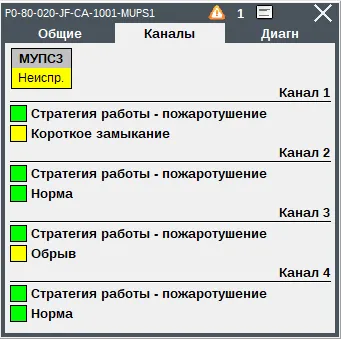

Рис. 6.16.3 – MUPS3. Вкладка «Каналы 1-4»
Диагн – содержит диагностическую информацию об устройстве.
Рис. 6.16.4 – MUPS3. Вкладка «Диагн»
