MPT
Данный мнемосимвол предназначен для отображения состояния модуля пожаротушения.
Рис. 6.17.1 – MPT. Мнемосимвол
Индикация состояний
Таблица 6.17.1 – MPT. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Норма (Norm) | Цвет заливки | Process |  | |
| Норма (Norm) | Мигание | Нет | Process | |
| Тест (Test) | Цвет заливки | Process |  | |
| Тест (Test) | Мигание | Да | Process | |
| Пожар (DeviceTriggered) | Цвет заливки | Alarm |  | |
| Пожар (DeviceTriggered) | Мигание | Нет | Alarm | |
| Неисправность (Fault) | Цвет рамки | WarningHi |  | |
| Неисправность (Fault) | Мигание | Нет | WarningHi | |
| Тушение (Extinguishing) | Цвет заливки | Alarm |  | |
| Тушение (Extinguishing) | Мигание | Нет | Alarm | |
| Пуск (Start) | Цвет заливки | Alarm |  | |
| Пуск (Start) | Мигание | Нет | Alarm | |
| Отложенный Пуск (Delayed start) | Цвет заливки | Alarm |  | |
| Отложенный Пуск (Delayed start) | Мигание | Нет | Alarm | |
| Автоматика отключена (Automatic is off) | Цвет заливки | WarningHi |  | |
| Автоматика отключена (Automatic is off) | Мигание | Нет | WarningHi | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится три вкладки:
Общие – содержит сведения о состоянии MPT. Данное окно является динамическим. В блоке «Состояние МПТ» динамически отображаются только активные сигналы состояний, неактивные – по умолчанию скрыты.

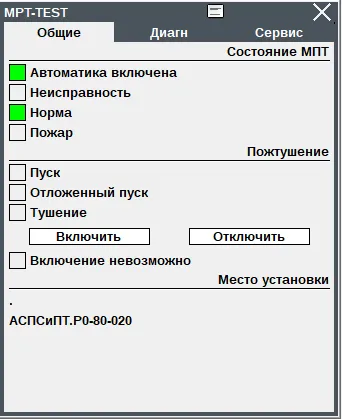

Рис. 6.17.2 – MPT. Вкладка «Общие»
Диагн – содержит диагностическую информацию об устройстве.

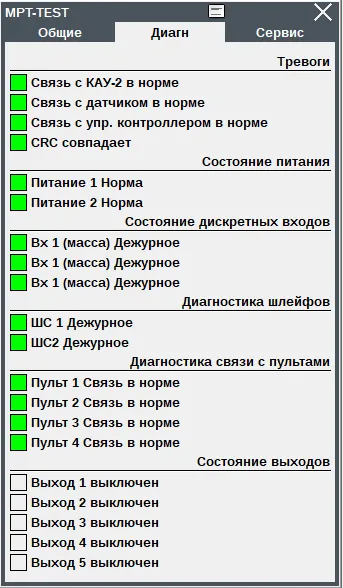

Рис. 6.17.3 – MPT. Вкладка «Диагностика»
Сервис – содержит информацию о статусе активности устройства, а также возможность управления ею, индикацию о тестовом состоянии и кнопку сброса теста.
Рис. 6.17.4 – MPT. Вкладка «Сервис»
