RCM_0
Данный мнемосимвол предназначен для отображения состояния модуля автоматики дымоудаления МДУ-1-R3.
Рис. 6.18.1 – RCM_0. Мнемосимвол
Условное изображение внутри мнемосимвола определяется в зависимости от типа ИМ.
Таблица 6.18.1 – RCM_0. Графическое обозначение по типу ИМ
| Изображение | Наименование |
|---|---|
 | Пожарный клапан дымоудаления |
 | Огнезадерживающий пожарный клапан |
 | Пожарный клапан двойного действия |
Индикация состояний
Таблица 6.18.2 – RCM_0. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Открыт (Open) | Цвет заливки | Process |  | |
| Открыт (Open) | Мигание | Нет | Process | |
| Закрыт (Close) | Цвет заливки | Alarm |  | |
| Закрыт (Close) | Мигание | Нет | Alarm | |
| Открывается (To open) | Цвет заливки | Process | | |
| Открывается (To open) | Мигание | Да | Process | |
| Закрывается (To close) | Цвет заливки | Alarm | | |
| Закрывается (To close) | Мигание | Да | Alarm | |
| Промежуточное положение (Intermediate position) | Цвет заливки | Intermediate position |  | |
| Промежуточное положение (Intermediate position) | Мигание | Нет | Intermediate position | |
| Неопределенное положение (Double position) | Цвет заливки | WarningHi |  | |
| Неопределенное положение (Double position) | Мигание | Нет | WarningHi | |
| Неисправность (Fault) | Цвет рамки | Intermediate position |  | |
| Неисправность (Fault) | Мигание | Да | Intermediate position | |
| Потеря связи с КАУ (Invalid) | Цвет заливки | Invalid |  | |
| Потеря связи с КАУ (Invalid) | Мигание | Нет | Invalid | |
| Деактивирован (Deactivated) | Цвет заливки | OutOfAlg |  | |
| Деактивирован (Deactivated) | Мигание | Нет | OutOfAlg | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки:
Общие – содержит общие сведения о состоянии клапана. В блоке «Состояние» динамически отображаются только активные сигналы состояний, неактивные – по умолчанию скрыты.
Рис. 6.18.2 – RCM_0. Вкладка «Общие»
Диагн – содержит диагностическую информацию клапана.
Рис. 6.18.3 – RCM_0. Вкладка «Диагн»
Сервис – содержит информацию о статусе активности устройства, а также возможность управления ею, индикацию о тестовом состоянии и кнопку сброса теста.
Рис. 6.18.4 – RCM_0. Вкладка «Сервис»

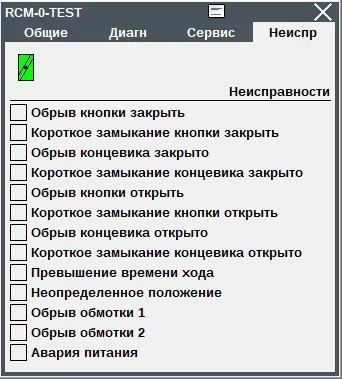

Неиспр – содержит информацию о неисправностях клапана.
Рис. 6.18.5 – RCM_0. Вкладка «Неиспр»
