MOPS3
Данный мнемосимвол предназначен для отображения состояния модуля охранно-пожарной сигнализации.
Рис 6.15.1 – MOPS3. Мнемосимвол
Индикация состояний
Таблица 6.15.1 – MOPS3. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Норма (Norm) | Цвет заливки | Process | | |
| Норма (Norm) | Мигание | Нет | Process | |
| Неисправность (Fault) | Цвет заливки | WarningHi |  | |
| Неисправность (Fault) | Мигание | Нет | WarningHi | |
| Потеря связи (CommFailure) | Цвет заливки | WarningHi |  | |
| Потеря связи (CommFailure) | Мигание | Нет | WarningHi | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки:
Общие – содержит общие сведения о состоянии устройства. В блоке «Состояние» динамически отображаются только активные сигналы состояний, неактивные – по умолчанию скрыты.
Рис. 6.15.1 – MOPS3. Вкладка «Общие»
Каналы 1-4 – содержит информацию о состоянии каналов 1-4.

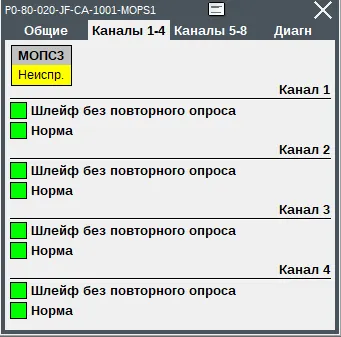

Рис. 6.15.2 – MOPS3. Вкладка «Каналы 1-4»
Каналы 5-8 – содержит информацию о состоянии каналов 5-8.

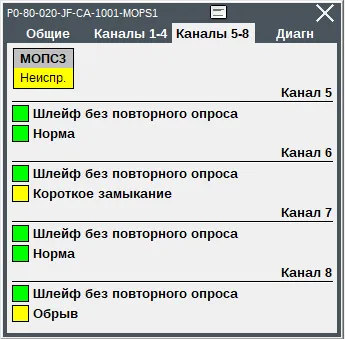

Рис. 6.15.3 – MOPS3. Вкладка «Каналы 5-8»
Диагн – содержит диагностическую информацию.
Рис. 6.15.4 – MOPS3. Вкладка «Диагн»
