Мнемосхема диагностики МОПС, МУПС и КАУ
На мнемосхеме диагностики МОПС, МУПС, КАУ отображается их состояние и подключаемого к ним полевого оборудования в соответствии со структурной схемой.

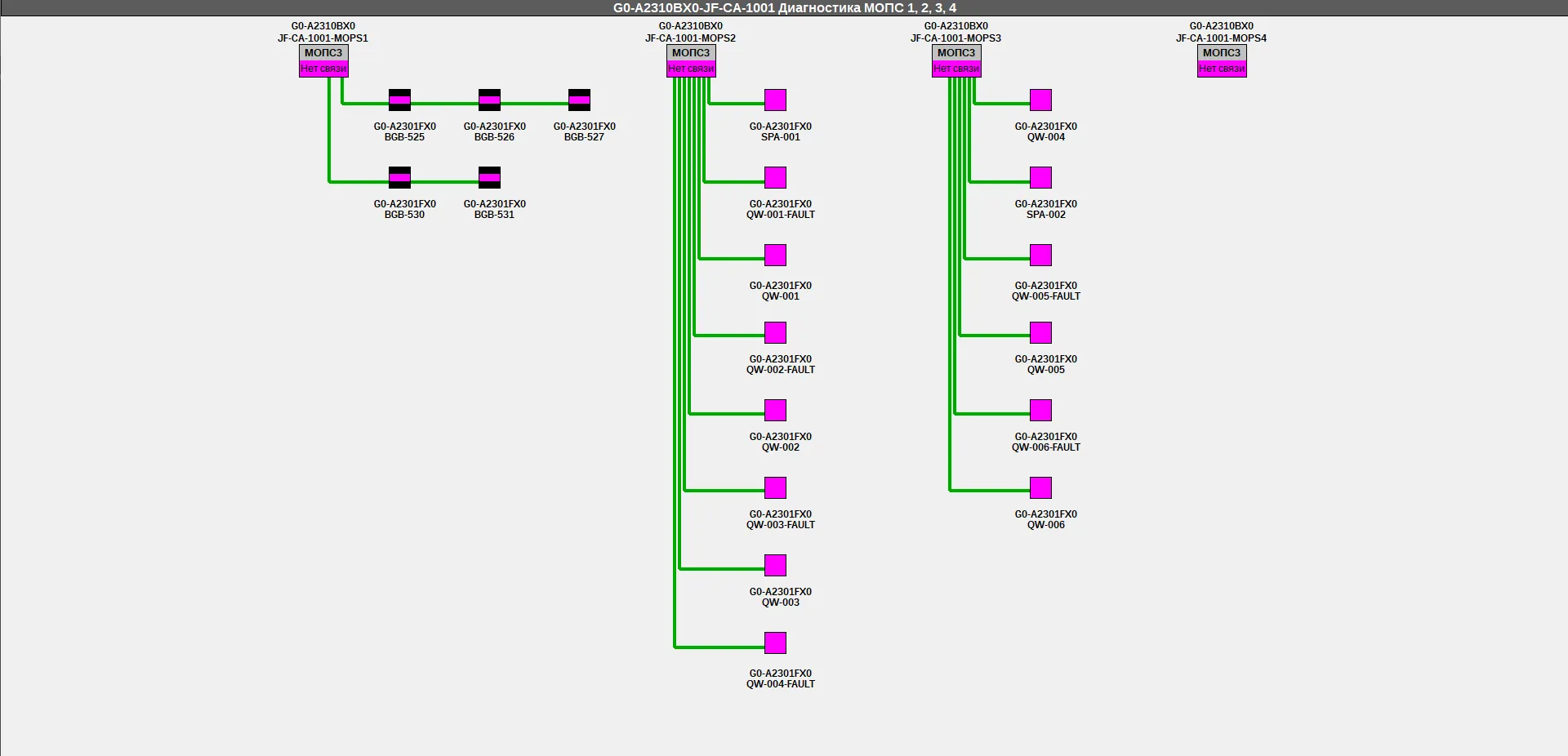

Рис. 7.10.1 Мнемосхема диагностики МОПС

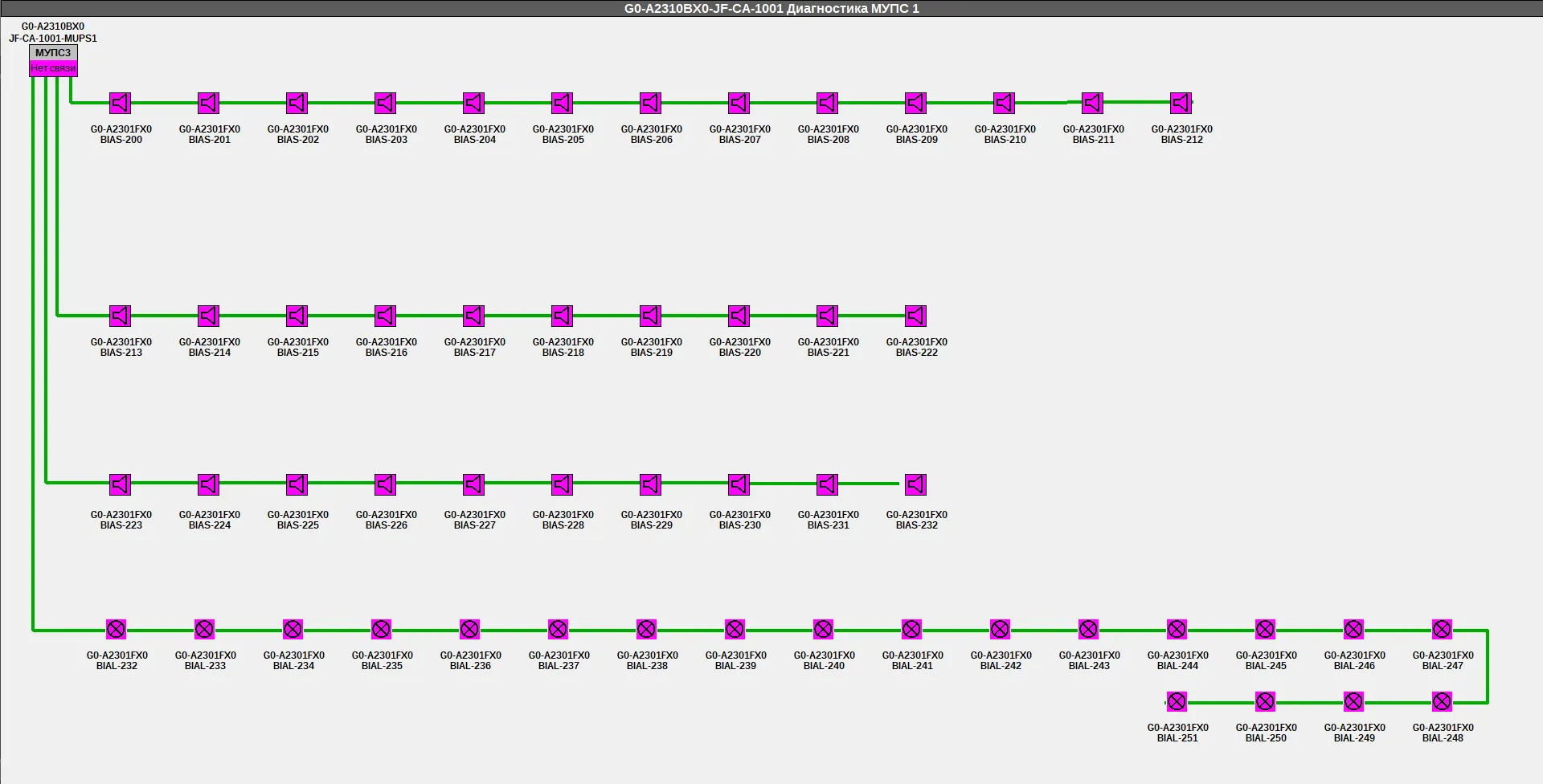

Рис. 7.10.2 Мнемосхема диагностики МУПС

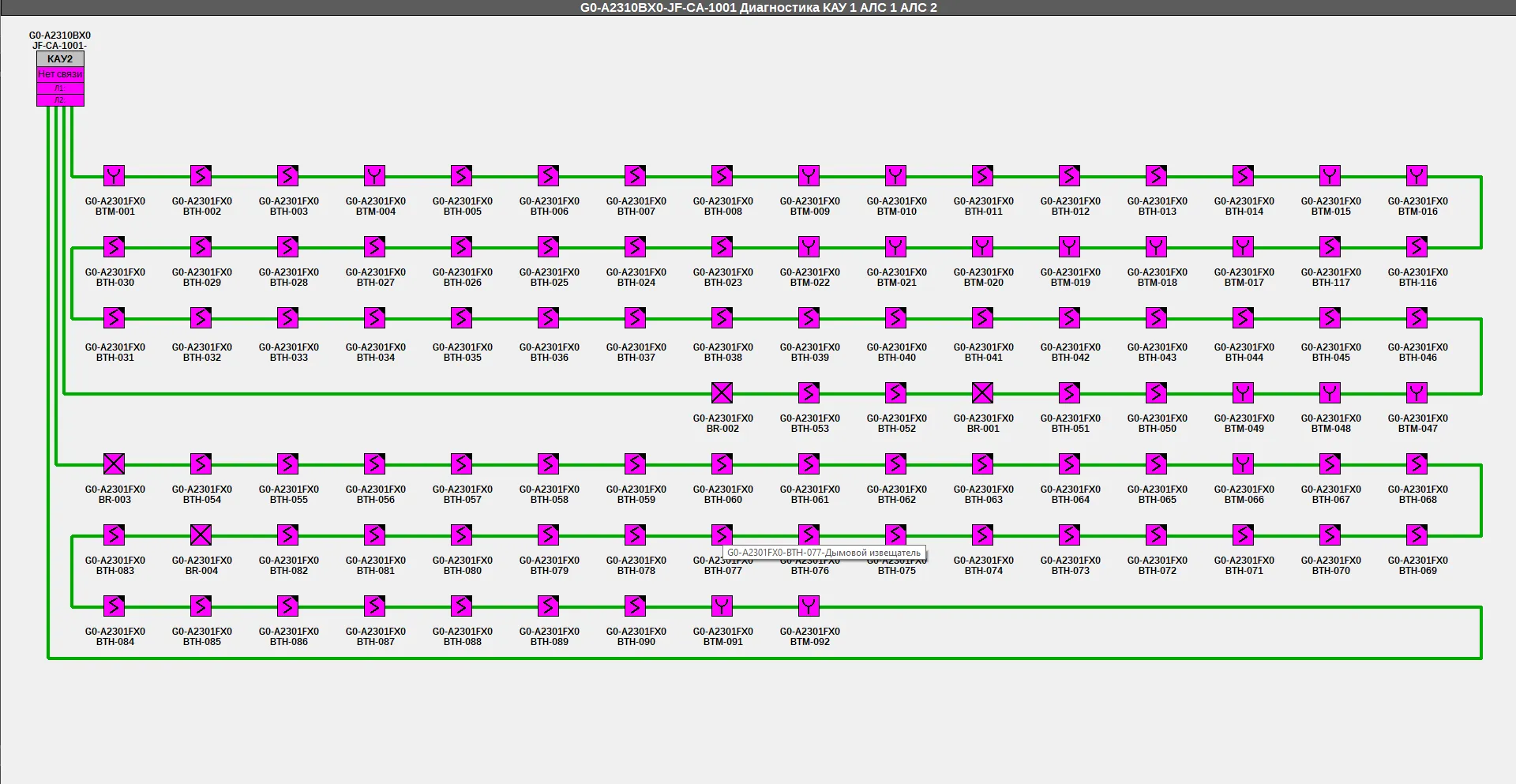

Рис. 7.10.3 Мнемосхема диагностики КАУ
