Мнемосхема диагностики шкафов
На мнемосхемах диагностики шкафа отображается состояние внутришкафного оборудования, линии связи сетевых подключений, а также диагностические сигналы самих шкафов.

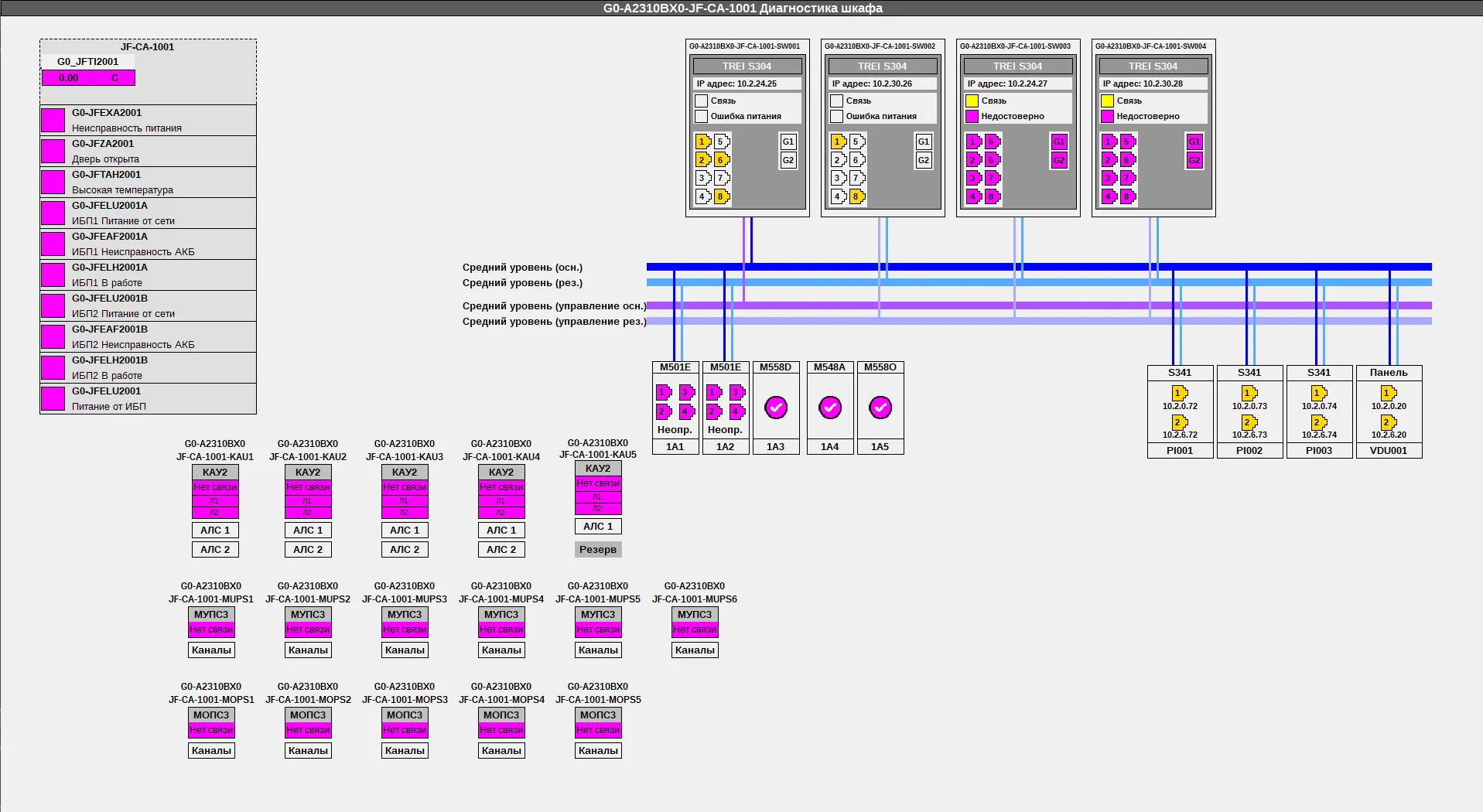

Рис. 7.9.1 Мнемосхема диагностики шкафа (пример)

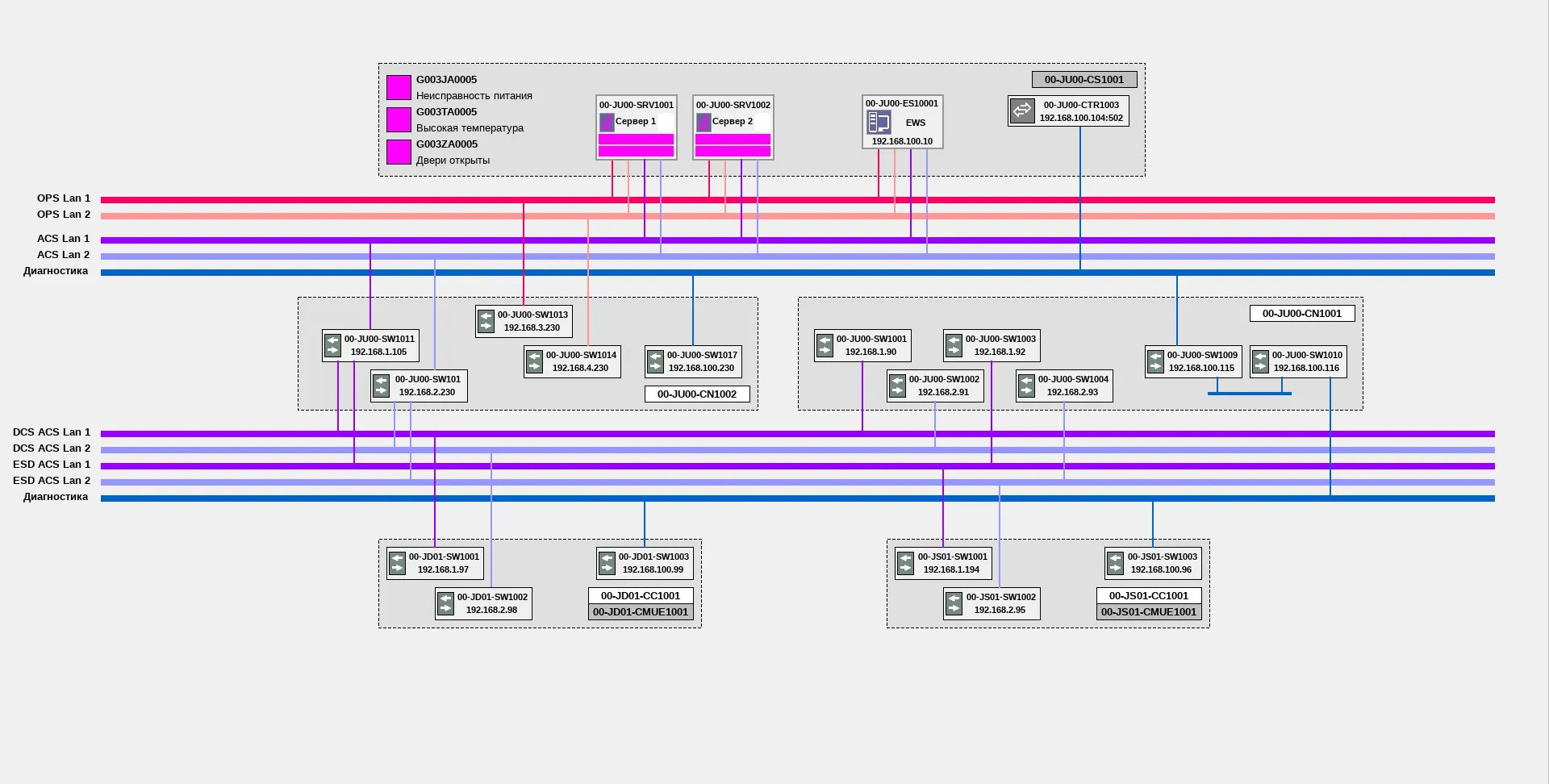

Рис. 7.9.2 Общая мнемосхема диагностики сетевых подключений (пример)
