Сенсорные панели. Структура ЧМИ
Структура ЧМИ сенсорной панели состоит из двух основных областей – верхнего и центрального фреймов.

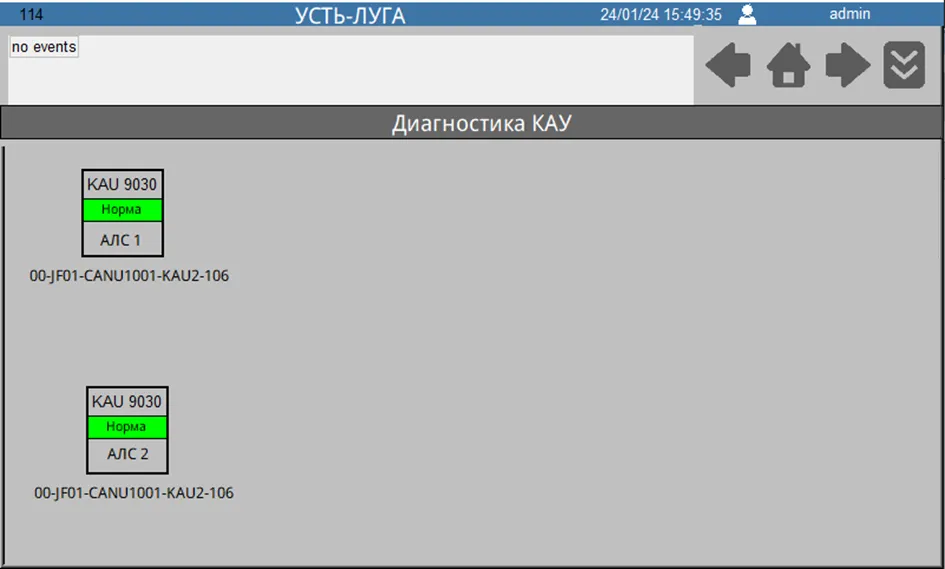

Рис. 8.1 Структура ЧМИ
Верхний фрейм – область глобального управления интерфейсом с фиксированной компоновкой. Панель постоянно отображается в верхней части экрана.
Рис. 8.2 Верхний фрейм
Состав элементов интерфейса верхнего фрейма:
- Строка заголовка
- Журнал
- Навигация
Меню.
Центральный фрейм – основная рабочая область отображения графических страниц (мнемосхем).
Рис. 8.3 Центральный фрейм
Состав элементов интерфейса центрального фрейма:
- Заголовок мнемосхемы
- Область мнемосхем
