Th3 Данный мнемосимвол предназначен для контроля технологической уставки с гистерезисом в процентах от шкалы и задержкой на сработку и сброс сигнализации. Используется совместно с обработчиком аналогового сигнала.
Рис. 6.9.1 – Th3. Мнемосимвол
Рис. 6.9.2 – Th3. Отображение в составе аналога
Рис. 6.9.3– Th3. Отображение на мнемосхеме Индикатор состояния Таблица 6.9.1 – Индикация блока сигнализации
| Статус сигнала | Свойство | Определение | Изображение |
|---|---|---|---|
| Выключен | Цвет заливки | Background Color | |
| Включен | Цвет заливки | Process | |
| Предупредительная сигнализация | Цвет заливки | Warning | |
| Аварийная сигнализация | Цвет заливки | Alarm | |
| Не определено | Цвет заливки | Invalid | |
| Окно детального вида | |||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится одна вкладка: | |||
| Общие — отображает текущее значение и уставку параметра, позволяет настраивать гистерезис и задержки срабатывания |

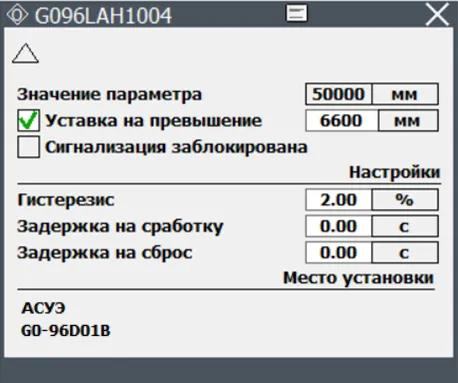

Рис. 6.9.4 – Th3. Вкладка «Общие»
