Htr2c5s
Htr2c5s Данный мнемосимвол предназначен для управления нагревателем. Включает мониторинг состояния, готовность, дистанционный режим, внешнюю неисправность, сигнализацию о перегреве.
Рис. 6.20.1 – Htr2c5s. Мнемосимвол
Индикаторы мнемосимвола Индикатор в левом верхнем углу мнемосимвола отображает режим работы ИМ «Дистанционный / Местный». Таблица 6.20.1 – Htr2c5s. Режим работы «Дистанционный/Местный»
| Состояние | Описание отображения | Изображение | |
|---|---|---|---|
| Дистанционный режим | Цвет заливки | Цвет фона | |
| Символ | Д | ||
| Мигание заливки | Нет | ||
| Местный режим | Цвет заливки | Желтый | |
| Символ | М | ||
| Мигание заливки | Нет | ||
| Недостоверность сигнала Дистанционный/Местный | Цвет заливки | Маджента | |
| Символ | ? | ||
| Мигание заливки | Нет | ||
| Индикатор в правом верхнем углу мнемосимвола отображает режим работы ИМ «Автоматический / Ручной». | |||
| Таблица 6.20.1 – Htr2c5s. Режим работы «Автоматический / Ручной» | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Автоматический режим | Цвет заливки | Цвет фона | |
| Символ | А | ||
| Мигание заливки | Нет | ||
| Ручной режим | Цвет заливки | Желтый | |
| Символ | Р | ||
| Мигание заливки | Нет | ||
| Ошибка связи с источником | Цвет заливки | Маджента | |
| Символ | ? | ||
| Мигание заливки | Нет | ||
| Индикация команд управления | |||
| Цвет символа (молнии) отображает статус команд управления нагревателем. | |||
| Таблица 6.20.1 – Htr2c5s. Индикация команд управления | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Запущен | Цвет заливки | Зелёный | |
| Символ | ⚡ | ||
| Мигание заливки | Нет | ||
| Остановлен | Цвет заливки | Красный | |
| Символ | ⚡ | ||
| Мигание заливки | Нет | ||
| Недостоверность состояния | Цвет заливки | Маджента | |
| Символ | ⚡ | ||
| Мигание заливки | Нет | ||
| Нет готовности | Символ | Х | |
| Мигание заливки | Нет | ||
| Индикация состояний | |||
| Цветовая заливка мнемосимвола отображает состояние ИМ. | |||
| Таблица 6.20.1 – Htr2c5s. Индикация состояний | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Недостоверность команд управления | Цвет заливки | Маджента | |
| Неисправность | Цвет рамки | Оранжевый | |
| Запускается | Цвет заливки | Зеленый | |
| Мигание | Нет | ||
| Останавливается | Цвет заливки | Красный | |
| Мигание | Нет | ||
| Окно детального вида | |||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки: | |||
| Общие |

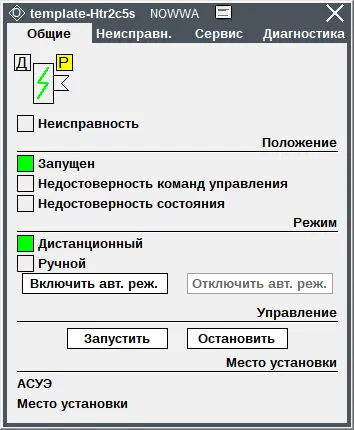

Рис. 6.20.2 – Htr2c5s. Вкладка «Общие»
Неисправность

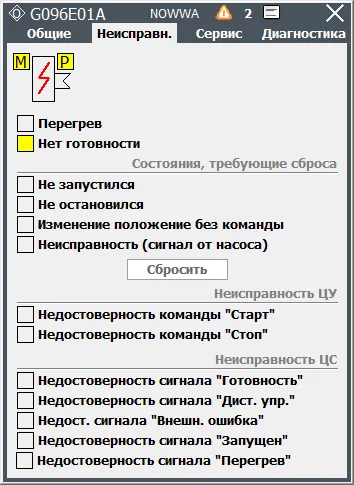

Рис. 6.20.3 – Htr2c5s. Вкладка «Неисправн.»
Сервис
Рис. 6.20.4 – Htr2c5s. Вкладка «Сервис»
Диагностика

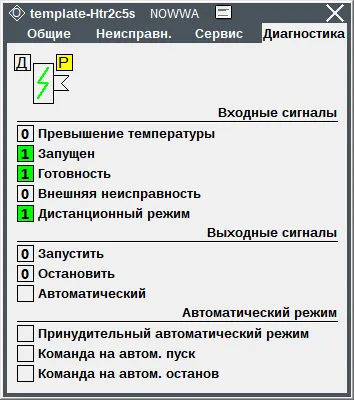

Рис. 6.20.5 – Htr2c5s. Вкладка «Диагностика»
