Htr1c4s
Htr1c4s Данный мнемосимвол предназначен для управления нагревателем. Включает мониторинг состояния, готовность, дистанционный режим, внешнюю неисправность, сигнализацию о перегреве.
Рис. 6.21.1 – Htr1c4s. Мнемосимвол
Индикаторы мнемосимвола Индикатор в правом верхнем углу мнемосимвола отображает режим работы ИМ «Автоматический / Ручной». Таблица 6.21.1 – Htr1c4s. Режим работы «Автоматический / Ручной»
| Состояние | Описание отображения | Изображение | |
|---|---|---|---|
| Автоматический режим | Цвет заливки | Цвет фона | |
| Символ | А | ||
| Мигание заливки | Нет | ||
| Ручной режим | Цвет заливки | Желтый | |
| Символ | Р | ||
| Мигание заливки | Нет | ||
| Ошибка связи с источником | Цвет заливки | Маджента | |
| Символ | ? | ||
| Мигание заливки | Нет | ||
| Индикация команд управления | |||
| Цвет фигуры (молнии) отображает статус команд управления нагревателем. | |||
| Таблица 6.21.1 – Htr1c4s. Индикация команд управления | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Запущен | Цвет заливки | Зелёный | |
| Символ | ⚡︎ | ||
| Мигание заливки | Нет | ||
| Остановлен | Цвет заливки | Красный | |
| Символ | ⚡︎ | ||
| Мигание заливки | Нет | ||
| Недостоверность сигнала | Цвет заливки | Маджента | |
| Символ | ⚡︎ | ||
| Мигание заливки | Нет | ||
| Нет готовности | Символ | Х | |
| Мигание заливки | Нет | ||
| Индикация состояний | |||
| Цветовая заливка мнемосимвола отображает состояние ИМ. | |||
| Таблица 6.21.1 – Htr1c4s. Индикация состояний | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Недостоверность команд управления | Цвет заливки | Маджента | |
| Неисправность | Цвет рамки | Оранжевый | |
| Запускается | Цвет заливки | Зеленый | |
| Мигание | Нет | ||
| Остананавливается | Цвет заливки | Красный | |
| Мигание | Нет | ||
| Окно детального вида | |||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки: | |||
| Общие |

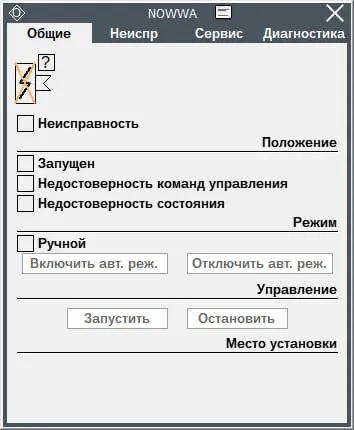

Рис. 6.21.2 – Htr1c4s. Вкладка «Общие»
Неисправность

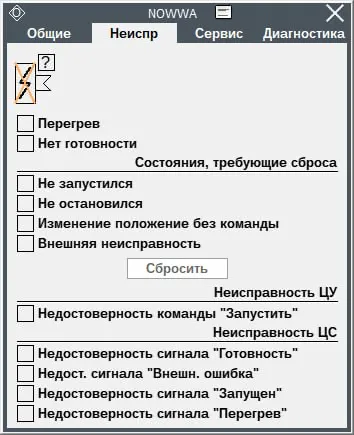

Рис. 6.21.3 – Htr1c4s. Вкладка «Неиспр»
Сервис
Рис. 6.21.4 – Htr1c4s. Вкладка «Сервис»
Диагностика

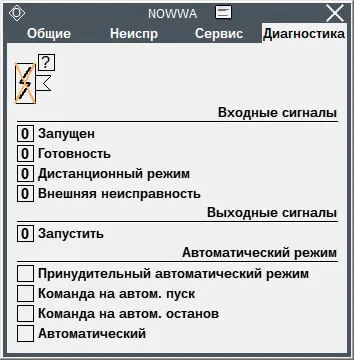

Рис. 6.21.5 – Htr1c4s. Вкладка «Диагностика»
