AiProc3
AiProc3 Данный мнемосимвол предназначен для обработки аналогового сигнала. Может хранить в себе до шести уставок. Включает в себя проверку уставок в соответствии с установленной шкалой, контроль предельной скорости изменения измеряемого параметра в единицах измерения, имитацию, контроль обрыва, контроль короткого замыкания, сохранение последнего достоверного значения.
Рис. 6.6.1 – AiProc3. Мнемосимвол
Индикация состояний Таблица 6.6.1 – AiProc3. Индикация состояний
| Статус сигнала | Свойство | Определение | Изображение |
|---|---|---|---|
| Стандарт | Цвет заливки | Output background Color | |
| Недостоверность | Цвет заливки | Invalid | |
| Аварийная сигнализация (приоритет 1) | Цвет заливки | Alarm | |
| Предупредительная сигнализация (приоритет 2) | Цвет заливки | Warning | |
| Предупредительная сигнализация (приоритет 3) | Цвет заливки | Warning | |
| Индикатор неисправности | |||
| Таблица 6.6.1 – AiProc3. Индикация неисправности и имитации | |||
| Статус сигнала | Свойство | Определение | Изображение |
| --- | --- | --- | --- |
| Неисправность | Цвет заливки | FrameColor | |
| Имитация | Цвет заливки | BlueColor | |
| Окно детального вида | |||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. При нажатии на мнемосимвол открывается дисплей трендов. В окне содержится четыре вкладки: | |||

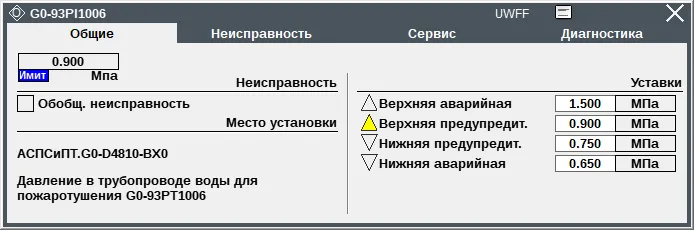

| Общие |
Рис. 6.6.2 – AiProc3. Вкладка «Общие»

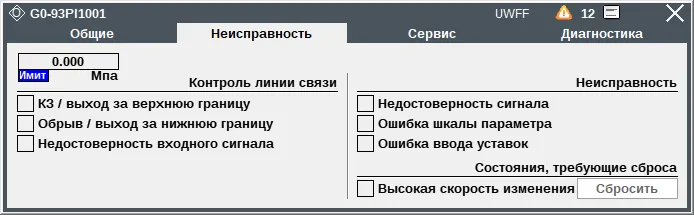

Неисправность
Рис. 6.6.3 – AiProc3. Вкладка «Неисправность»

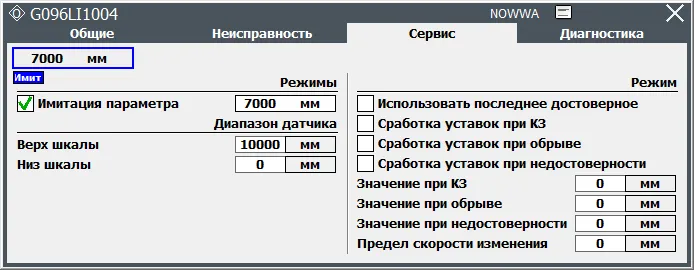

Сервис
Рис. 6.6.4 – AiProc3. Вкладка «Сервис»

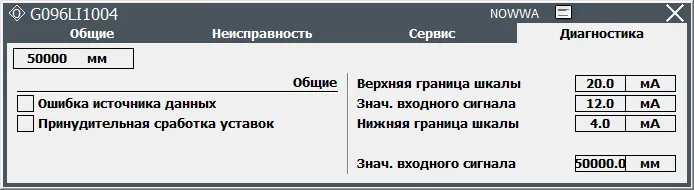

Диагностика
Рис. 6.6.5 – AiProc3. Вкладка «Диагностика»
