AiProc1
AiProc1 Данный мнемосимвол предназначен для обработки аналогового сигнала. Может хранить в себе до шести уставок.
Рис. 6.5.1 – AiProc1. Мнемосимвол
Индикация состояний Таблица 6.5.3 – AiProc1. Индикация состояний
| Статус сигнала | Свойство | Определение | Изображение |
|---|---|---|---|
| Стандарт | Цвет заливки | Output background Color | |
| Недостоверность | Цвет заливки | NS | |
| Индикация отказа | |||
| Таблица 6.5.4 – AiProc1. Индикация отказа | |||
| Статус сигнала | Свойство | Определение | Изображение |
| --- | --- | --- | --- |
| Не определено | Цвет заливки | FrameColor | |
| Окно детального вида | |||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. Дисплей трендов открывается при нажатии на мнемосимвол из окна детального вида. | |||
| В окне содержится четыре вкладки: | |||
| Общие |
Рис. 6.5.2 – AiProc1. Вкладка «Общие»
Неисправность

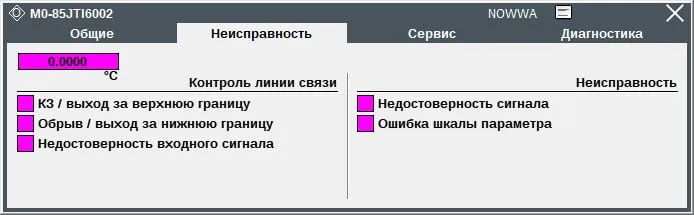

Рис. 6.5.3 – AiProc1. Вкладка «Неисправность»
Сервис
Рис. 6.5.4 – AiProc1. Вкладка «Сервис»
Диагностика

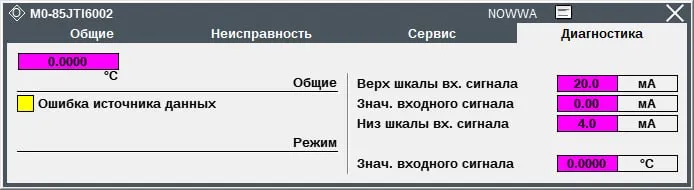

Рис. 6.5.5 – AiProc1. Вкладка «Диагностика»
