Панель управления
Панель управления – основной инструмент взаимодействия с оборудованием и предназначенный для детального мониторинга состояний, конфигурации параметров и формирования управляющих команд.
Вызов панели управления осуществляется нажатием на мнемосимвол оборудования.

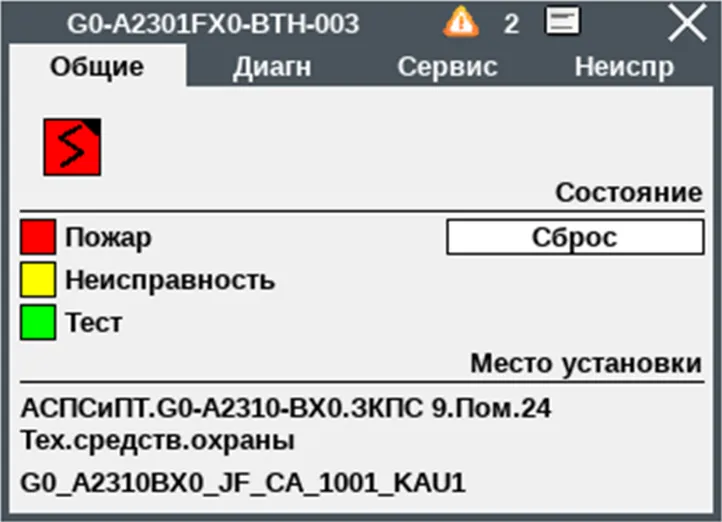

Рис. 4.1.1 – Структура панели управления
Элементы панели управления:
Тег оборудования – тег выбранного оборудования / устройства;
Счётчик – счётчики аварийных и предупредительных событий, где:
– счётчик аварийных событий;
– счётчик предупредительных событий;
- Журнал – кнопка вызова журнала оборудования
- Вкладки* – элементы навигации для переключения между функциональными окнами панели
- Мнемосимвол – область отображения мнемосимвола
- Функциональная зона* – область мониторинга и управления текущим состоянием оборудования, разделённая по блокам
Место установки
Рис. 4.1.2 – Место установки
В функциональной зоне в блоке «Место установки» отображается следующая информация:
- Местоположение – сведения о местоположении полевого оборудования
- Тег устройства – тег устройства Системы, к которому подключается выбранное оборудование
Элементы ввода и отображение данных
Состояние элементов в функциональной зоне панели управления определяется цветом заливки фона элемента:
- Темно-серый – параметр заблокирован для изменения
- Белый – параметр доступен для ввода (редактирования)
Цвет фона – информационное поле (индикация текущих значений оборудования).
Окно подтверждения ввода параметров
При вводе параметров в панели управления вызывается окно подтверждения ввода числовых или дискретных параметров. Примеры:
Рис. 4.1.3 – Пример окна ввода значений
Рис. 4.1.4 – Пример окна подтверждения подачи команды
