Шаблон FBD_PID_IT_Tank_P_Smpl

Шаблон FBD FBD_PID_IT_Tank_P_Smpl используется в проекте APUCS (библиотека Unimod 2) для реализации логики соответствующего типового блока или оборудования.

Обвязка блоков

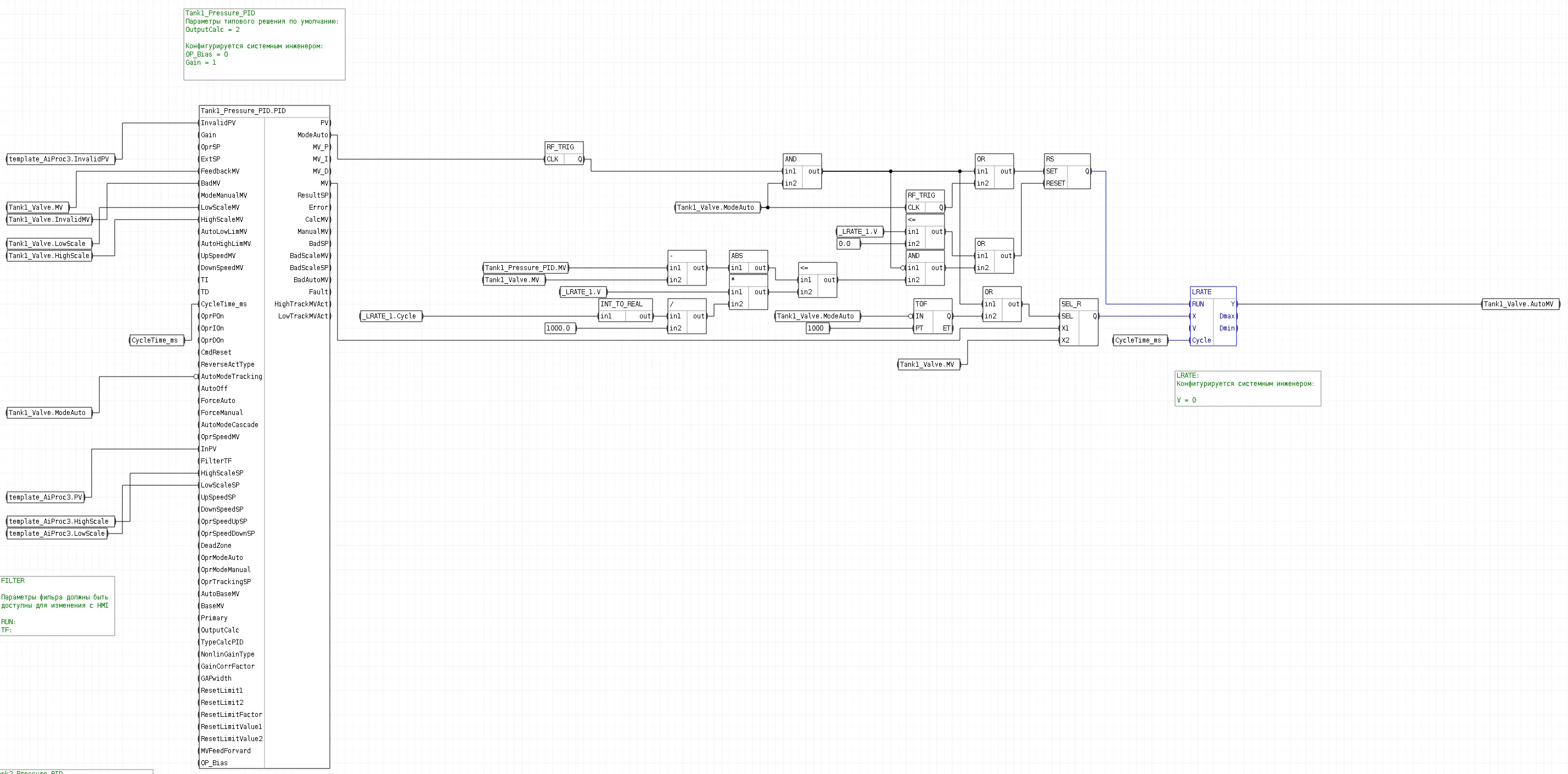

Ниже приведена схема обвязки блоков данного шаблона.

Рис. 1. Схема обвязки блоков шаблона.

Применение

Данный FBD-шаблон в статьях типовых блоков не указан. Привязка задаётся в моделях OBJTYPE (переменная листа шаблона).

Данный шаблон входит в сводную таблицу FBD-шаблонов.

OBJTYPE	Лист шаблона	Файл вывода
—	—	—

Правила замены и подстановки

Заменить что	Заменить на
Tank1_Pressure_PID	[TAG]
Tank2_Pressure_PID	[TAG_T2]
Tank1_Valve	[TAG_VLV1]
Tank2_Valve	[TAG_VLV2]
template_AiProc3	[TAG_AI1]
template_AiProc3_2	[TAG_AI2]
LRate1_V	C#[Lrate1_V]
LRate2_V	C#[Lrate2_V]
