Шаблон FBD_Mot1c5s_CCM_DCS

Шаблон FBD FBD_Mot1c5s_CCM_DCS используется в проекте APUCS (библиотека Unimod 2) для реализации логики соответствующего типового блока или оборудования.

Обвязка блоков

Ниже приведена схема обвязки блоков данного шаблона.

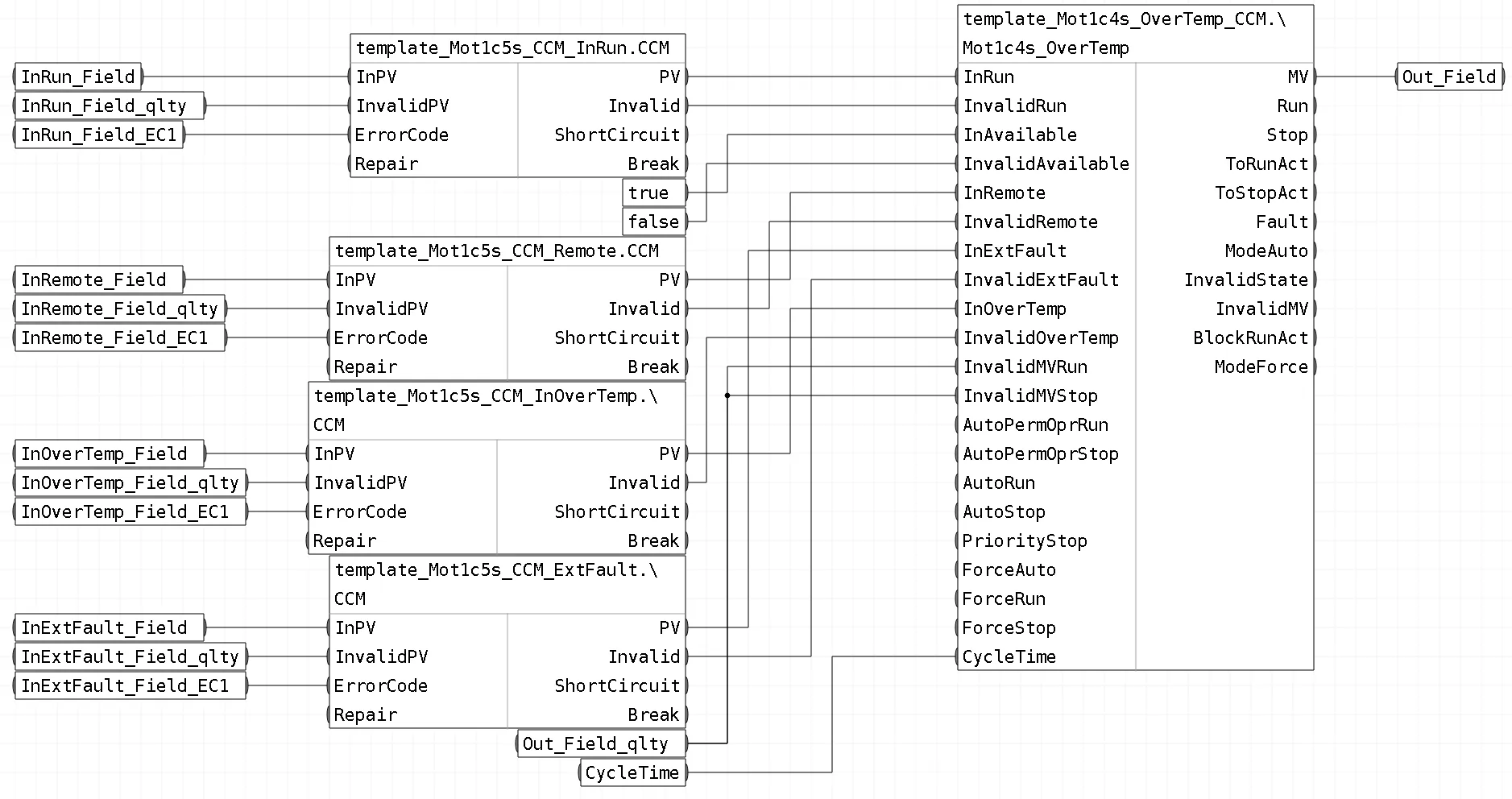

Рис. 1. Схема обвязки блоков шаблона.

Применение

Данный FBD-шаблон в статьях типовых блоков не указан. Привязка задаётся в моделях OBJTYPE (переменная листа шаблона).

Данный шаблон входит в сводную таблицу FBD-шаблонов.

OBJTYPE	Лист шаблона	Файл вывода
—	—	—

Правила замены и подстановки

Заменить что	Заменить на
template_Mot1c4s_type2	[TAG]
InRun_Field	GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “RUN_STATUS”, [TAMapName], [fieldTag_InRun])
InAvailable_Field	GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “AVAILABLE”, [TAMapName], [fieldTag_Av])
InRemote_Field	GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “REMOTE”, [TAMapName], [fieldTag_Rem])
InRemote_Field	GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “LOCAL”, [TAMapName], [fieldTag_Loc])
InExtFault_Field	GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “FAULT”, [TAMapName], [fieldTag_Fail])
Mot2c4s_CmdRun	GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “START”, [TAMapName], [fieldTag_OutRun])

MatchingStrategy: StartsWith
