Шаблон FBD_Mot2c4s_OpTime
Шаблон FBD FBD_Mot2c4s_OpTime используется в проекте АСПСиПТ (библиотека AFA) для реализации логики соответствующего типового блока или оборудования.
Обвязка блоков
Section titled “Обвязка блоков”Ниже приведена схема обвязки блоков данного шаблона.

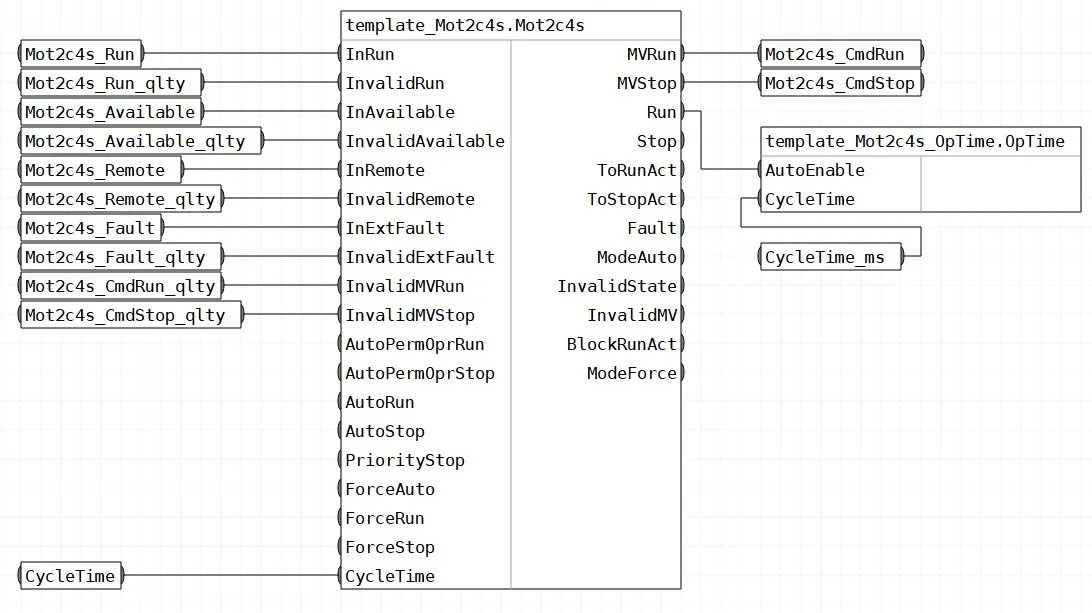

Рис. 1. Схема обвязки блоков шаблона.
Применение
Section titled “Применение”Данный FBD-шаблон в статьях типовых блоков не указан. Привязка задаётся в моделях OBJTYPE (переменная листа шаблона).
Данный шаблон входит в сводную таблицу FBD-шаблонов.
| OBJTYPE | Лист шаблона | Файл вывода |
|---|---|---|
| — | — | — |
Правила замены и подстановки
Section titled “Правила замены и подстановки”| Заменить что | Заменить на |
|---|---|
| template_Mot2c4s | [TAG] |
| Mot2c4s_Run_qlty | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “RUN_STATUS”, [TAMapName], [fieldTag_InRun]).ChannelStatus_Input.Invalid |
| Mot2c4s_Available_qlty | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “AVAILABLE”, [TAMapName], [fieldTag_Av]).ChannelStatus_Input.Invalid |
| Mot2c4s_Fault_qlty | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “FAULT”, [TAMapName], [fieldTag_Fail]).ChannelStatus_Input.Invalid |
| Mot2c4s_Remote_qlty | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “REMOTE-LOCAL”, [TAMapName], [fieldTag_Rem]).ChannelStatus_Input.Invalid |
| Mot2c4s_Run | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “RUN_STATUS”, [TAMapName], [fieldTag_InRun]).ChannelStatus_Input.Fire |
| Mot2c4s_Available | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “AVAILABLE”, [TAMapName], [fieldTag_Av]).ChannelStatus_Input.Fire |
| Mot2c4s_Fault | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “FAULT”, [TAMapName], [fieldTag_Fail]).ChannelStatus_Input.Fire |
| Mot2c4s_Remote | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “REMOTE-LOCAL”, [TAMapName], [fieldTag_Rem]).ChannelStatus_Input.Fire |
| Mot2c4s_CmdRun_qlty | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “START”, [TAMapName], [fieldTag_OutRun]).ChannelStatus_Input.Invalid |
| Mot2c4s_CmdStop_qlty | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “STOP”, [TAMapName], [fieldTag_OutStop]).ChannelStatus_Input.Invalid |
| Mot2c4s_CmdRun | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “START”, [TAMapName], [fieldTag_OutRun]).AutoOnCmd |
| Mot2c4s_CmdStop | GAP.AUCS.TagAssignement.GetDefaultOrAssignedFieldTag([OBJTYPENAME], [TAG], “STOP”, [TAMapName], [fieldTag_OutStop]).AutoOnCmd |
MatchingStrategy: StartsWith
