Шаблон FBD_DoChnl_CCOk

Шаблон FBD FBD_DoChnl_CCOk используется в проекте АСПСиПТ (библиотека AFA) для реализации логики соответствующего типового блока или оборудования.

Обвязка блоков

Ниже приведена схема обвязки блоков данного шаблона.

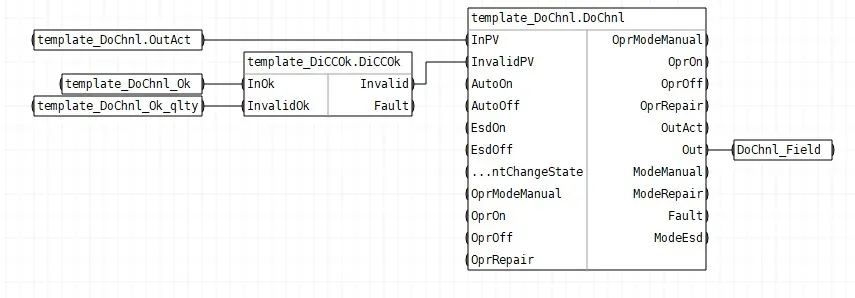

Рис. 1. Схема обвязки блоков шаблона.

Применение

Данный FBD-шаблон в статьях типовых блоков не указан. Привязка задаётся в моделях OBJTYPE (переменная листа шаблона).

Данный шаблон входит в сводную таблицу FBD-шаблонов.

OBJTYPE	Лист шаблона	Файл вывода
—	—	—

Правила замены и подстановки

Заменить что	Заменить на
template_DoChnl	[TAG]
DoChnl_Field	[FieldTag]
template_DiProc3CC_CCMx2	[TAG]_CC
