Шаблон FBD_AiVoter1oo2_4th

Шаблон FBD FBD_AiVoter1oo2_4th используется в проекте АСПСиПТ (библиотека AFA) для реализации логики соответствующего типового блока или оборудования.

Обвязка блоков

Section titled “Обвязка блоков”

Ниже приведена схема обвязки блоков данного шаблона.

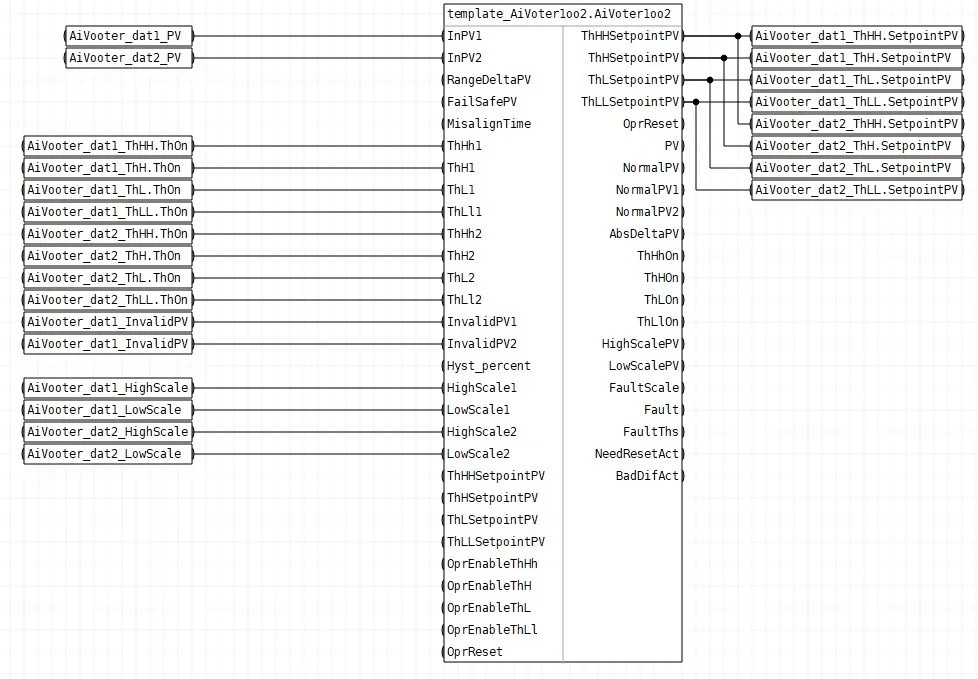

Обвязка блоков шаблона FBD_AiVoter1oo2_4th

Рис. 1. Схема обвязки блоков шаблона.

Применение

Section titled “Применение”

Данный FBD-шаблон используется в следующих типовых блоках и листах-шаблонах:

OBJTYPEЛист шаблонаФайл вывода
AiVoter1oo2esdFBD_AiVoter1oo2

Данный шаблон входит в сводную таблицу FBD-шаблонов.

Правила замены и подстановки

Section titled “Правила замены и подстановки”
Заменить чтоЗаменить на
template_AiVoter1oo2[TAG]
AiVooter_dat1_[TAG1].
AiVooter_dat2_[TAG2].
AiVooter_dat1_Rep[TAG1]_Rep
AiVooter_dat2_Rep[TAG2]_Rep
AiVooter_dat1_ThHHGAP.AUCS.Thresholds.GetThTag([TAG1],[NumHH])
AiVooter_dat1_ThHGAP.AUCS.Thresholds.GetThTag([TAG1],[NumH])
AiVooter_dat1_ThLGAP.AUCS.Thresholds.GetThTag([TAG1],[NumL])
AiVooter_dat1_ThLLGAP.AUCS.Thresholds.GetThTag([TAG1],[NumLL])
AiVooter_dat2_ThHHGAP.AUCS.Thresholds.GetThTag([TAG2],[NumHH])
AiVooter_dat2_ThHGAP.AUCS.Thresholds.GetThTag([[TAG2],[NumH])
AiVooter_dat2_ThLGAP.AUCS.Thresholds.GetThTag([[TAG2],[NumL])
AiVooter_dat2_ThLLGAP.AUCS.Thresholds.GetThTag([[TAG2],[NumLL])
