Шаблон FBD_AiProc_Analog

Шаблон FBD FBD_AiProc_Analog используется в проекте АСПСиПТ (библиотека AFA) для реализации логики соответствующего типового блока или оборудования.

Обвязка блоков

Ниже приведена схема обвязки блоков данного шаблона.

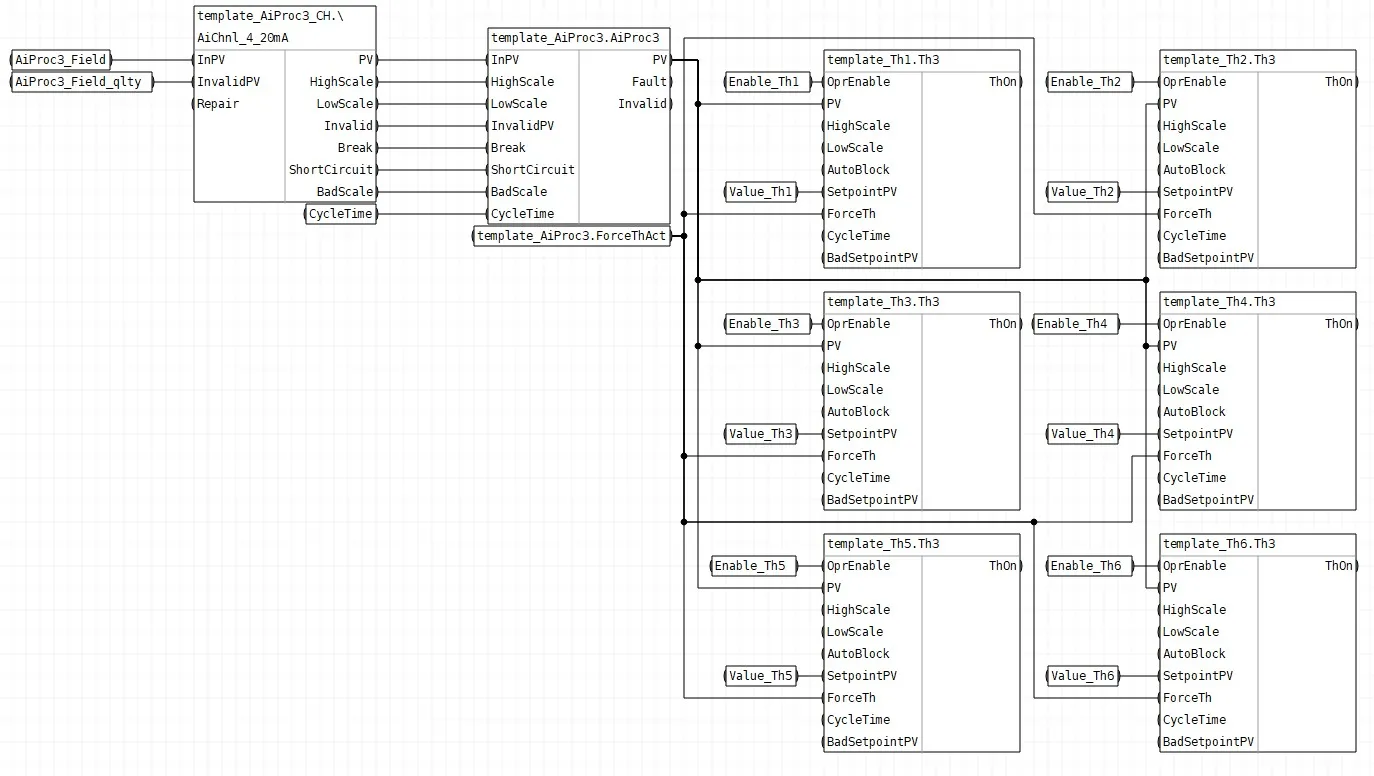

Рис. 1. Схема обвязки блоков шаблона.

Применение

Данный FBD-шаблон используется в следующих типовых блоках и листах-шаблонах:

OBJTYPE	Лист шаблона	Файл вывода
AiProc1	4_20mA_namur	FBD_AiProc
AiProc2	0_20mA	FBD_AiProc
AiProc2	4_20mA	FBD_AiProc
AiProc3	0_20mA	FBD_AiProc
AiProc3	4_20mA	FBD_AiProc

Данный шаблон входит в сводную таблицу FBD-шаблонов.

Правила замены и подстановки

Заменить что	Заменить на
template_AiProc3	[TAG]
AiProc3_Field	GAP.AUCS.TagAssignement.GetAnalogFieldTag([TAG], [fieldTag])
template_Th1	GAP.AUCS.Thresholds.GetThTagOrDefault([TAG],1, “D#“)
template_Th2	GAP.AUCS.Thresholds.GetThTagOrDefault([TAG],2, “D#“)
template_Th3	GAP.AUCS.Thresholds.GetThTagOrDefault([TAG],3, “D#“)
template_Th4	GAP.AUCS.Thresholds.GetThTagOrDefault([TAG],4, “D#“)
template_Th5	GAP.AUCS.Thresholds.GetThTagOrDefault([TAG],5, “D#“)
template_Th6	GAP.AUCS.Thresholds.GetThTagOrDefault([TAG],6, “D#“)
template_AiProc3.ForceThAct	GAP.ScadaProjectBase.General.GetMappedValueOrDefault([OBJTYPENAME], “AiProc3|template_AiProc3.ForceThAct”, “D#“)
Value_Th1	[Value_Th1]
Value_Th2	[Value_Th2]
Value_Th3	[Value_Th3]
Value_Th4	[Value_Th4]
Value_Th5	[Value_Th5]
Value_Th6	[Value_Th6]
Enable_Th1	[Enable_Th1]
Enable_Th2	[Enable_Th2]
Enable_Th3	[Enable_Th3]
Enable_Th4	[Enable_Th4]
Enable_Th5	[Enable_Th5]
Enable_Th6	[Enable_Th6]

Замена типов FB

Заменить что	Заменить на
AiChnl_4_20mA	GAP.ScadaProjectBase.General.GetInstanceObjType([TAG]_CH)
AiProc3	GAP.ScadaProjectBase.General.GetInstanceObjType([TAG])

MatchingStrategy: StartsWith
