Шаблон FBD_AiProc_Analog_3th
Шаблон FBD FBD_AiProc_Analog_3th используется в проекте АСПСиПТ (библиотека AFA) для реализации логики соответствующего типового блока или оборудования.
Обвязка блоков

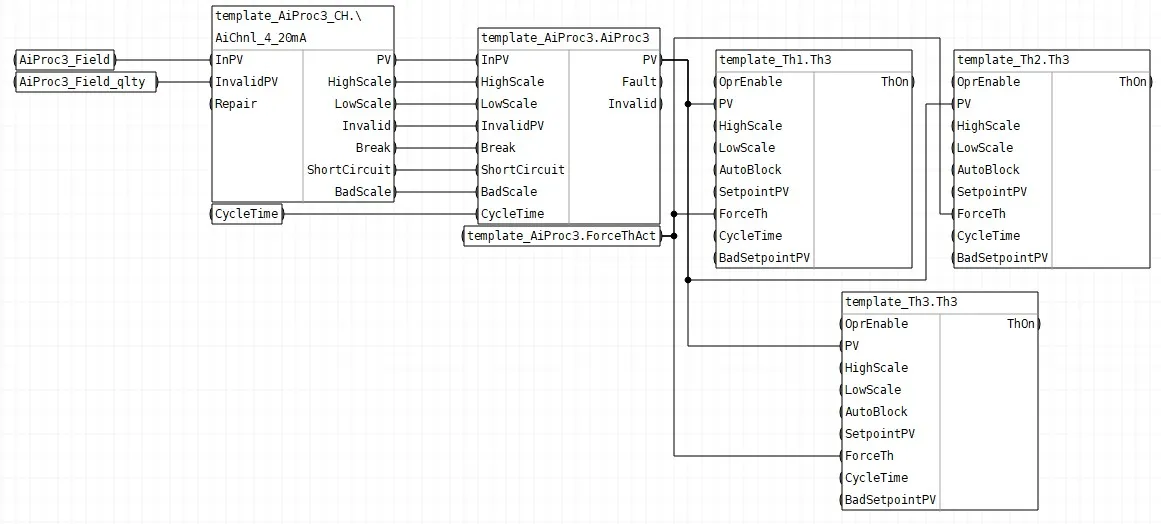

Section titled “Обвязка блоков”Ниже приведена схема обвязки блоков данного шаблона.
Рис. 1. Схема обвязки блоков шаблона.
Применение
Section titled “Применение”Данный FBD-шаблон в статьях типовых блоков не указан. Привязка задаётся в моделях OBJTYPE (переменная листа шаблона).
Данный шаблон входит в сводную таблицу FBD-шаблонов.
| OBJTYPE | Лист шаблона | Файл вывода |
|---|---|---|
| — | — | — |
Правила замены и подстановки
Section titled “Правила замены и подстановки”| Заменить что | Заменить на |
|---|---|
| template_AiProc3 | [TAG] |
| AiProc3_Field | GAP.AUCS.TagAssignement.GetAnalogFieldTag([TAG], [fieldTag]) |
| template_Th1 | GAP.AUCS.Thresholds.GetThTag([TAG],1) |
| template_Th2 | GAP.AUCS.Thresholds.GetThTag([TAG],2) |
| template_Th3 | GAP.AUCS.Thresholds.GetThTag([TAG],3) |
Замена типов FB
Section titled “Замена типов FB”| Заменить что | Заменить на |
|---|---|
| AiChnl_4_20mA | GAP.ScadaProjectBase.General.GetInstanceObjType([TAG]_CH) |
| AiProc3 | GAP.ScadaProjectBase.General.GetInstanceObjType([TAG]) |
