VlvSDV

VlvSDV Данный мнемосимвол предназначен для отображения состояния, управлением исполняемым механизмом клапана и проверку выполнения команд и статусных состояний.

Рис. 6.13.1 – VlvSDV. Мнемосимвол

Индикаторы мнемосимвола Индикатор в левом нижнем углу мнемосимвола отображает состояние концевика «Закрыто». Таблица 6.13.1 – VlvSDV. Индикатор концевика «Закрыто»

Состояние	Описание отображения	Изображение
Закрыт	Цвет заливки	Зелёный
	Символ	З
	Мигание заливки	Нет
Закрывается	Цвет заливки	Зелёный/Цвет фона	/
	Символ	З
	Мигание заливки	Да
Недостоверность сигнала «Закрыт»	Цвет заливки	Маджента
	Символ	З
	Мигание заливки	Нет
Индикатор в правом нижнем углу мнемосимвола отображает состояние концевика «Открыто».
Таблица 6.13.1 – VlvSDV. Индикатор концевика «Открыто»
Состояние	Описание отображения	Изображение
---	---	---	---
Открыт	Цвет заливки	Зелёный
	Символ	О
	Мигание заливки	Нет
Открывается	Цвет заливки	Зелёный/Цвет фона	/
	Символ	О
	Мигание заливки	Да
Недостоверность сигнала «Открыт»	Цвет заливки	Маджента
	Символ	О
	Мигание заливки	Нет
Индикация состояния
Цветовая заливка мнемосимвола отображает состояние ИМ.
Таблица 6.13.1 – VlvSDV. Индикация состояния
Состояние	Описание отображения	Изображение
---	---	---	---
Норма (открыт)	Цвет заливки мнемосимвола	В цвет среды
	Индикатор	О
Норма (закрыт)	Цвет заливки мнемосимвола	В цвет фона
	Индикатор	З
Недостоверность управляющего воздействия	Цвет заливки мнемосимвола	Маджента
Неисправность	Цвет заливки мнемосимвола	-
	Цвет рамки	Оранжевый
Промежуточное положение	Цвет заливки мнемосимвола	Оранжевый

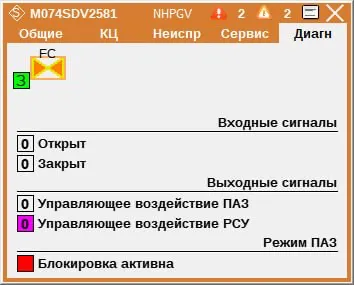

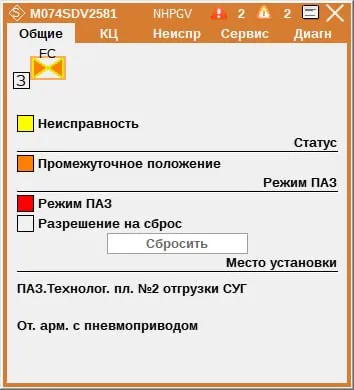

Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится пять вкладок:
Общие
