VlvReg
VlvReg Данный мнемосимвол предназначен для отображения состояния и управления регулирующей арматуры.
Рис. 6.15.1 – VlvReg. Мнемосимвол
Индикаторы мнемосимвола Индикатор в правом верхнем углу мнемосимвола отображает режим работы ИМ «Автоматический / Ручной». Таблица 6.15.1 – VlvReg. Режим работы «Автоматический / Ручной»
| Состояние | Описание отображения | Изображение | |
|---|---|---|---|
| Автоматический режим | Цвет заливки | Цвет фона | |
| Символ | А | ||
| Мигание заливки | Нет | ||
| Ручной режим | Цвет заливки | Желтый | |
| Символ | Р | ||
| Мигание заливки | Нет | ||
| Ошибка связи с источником | Цвет заливки | Маджента | |
| Символ | ? | ||
| Мигание заливки | Нет | ||
| Индикация аналоговых значений | |||
| Индикация значений управляющего воздействия отображается в верхней части, а индикация положения клапана отображается в нижней части мнемосимвола. | |||
| Таблица 6.15.1 – VlvReg. Индикация аналоговых значений | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Норма | Цвет заливки | Цвет фона | |
| Мигание заливки | Нет | ||
| Недостоверность управляющего значения, обратной связи положения или ошибка связи с источником | Цвет заливки | Маджента | |
| Мигание заливки | Нет | ||
| Индикация состояния | |||
| Цветовая заливка мнемосимвола отображает состояние ИМ. | |||
| Таблица 6.15.1 – VlvReg. Индикация состояния клапана | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Норма (открыт) | Цвет заливки мнемосимвола | В цвет среды | |
| Индикатор | О | ||
| Норма (закрыт) | Цвет заливки мнемосимвола | В цвет фона | |
| Индикатор | З | ||
| Недостоверность значение положения | Цвет заливки мнемосимвола | Маджента | |
| Недостоверность управляющего воздействия | Цвет заливки мнемосимвола | Маджента | |
| Неисправность | Цвет заливки мнемосимвола | - | |
| Окно детального вида | |||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки: | |||

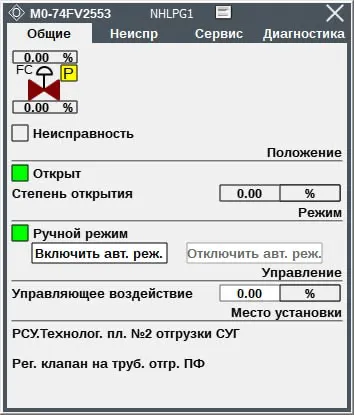

| Общие |
Рис. 6.15.2 – VlvReg. Вкладка «Общие»

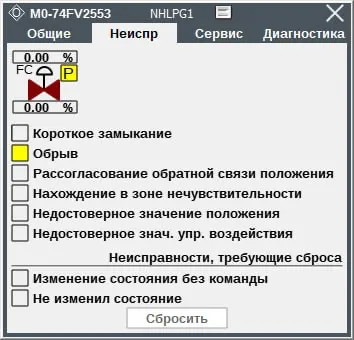

Неисправность
Рис. 6.15.3 – VlvReg. Вкладка «Неиспр»
Сервис
Рис. 6.15.4 – VlvReg. Вкладка «Сервис»
Диагностика
Рис. 6.15.5 – VlvReg. Вкладка «Диагностика»
