Mot2c4s
Mot2c4s Данный мнемосимвол включает мониторинг состояния, готовность, дистанционный режим, внешнюю неисправность. Входными каналами блока являются сигналы состояния («запущен», «готовность», «внешняя неисправность»), текущий режим управления («местный/дистанционный») и команды управления (пуск/останов); выходными каналами выступают импульсные команды управления.
Рис. 6.18.1 – Mot2c4s. Мнемосимвол насоса
Индикаторы мнемосимвола Индикатор в левом верхнем углу мнемосимвола отображает режим работы ИМ «Дистанционный / Местный». Таблица 6.18.1 – Mot2c4s. Режим работы «Дистанционный/Местный»
| Состояние | Описание отображения | Изображение | |
|---|---|---|---|
| Дистанционный режим | Цвет заливки | Цвет фона | |
| Символ | Д | ||
| Мигание заливки | Нет | ||
| Местный режим | Цвет заливки | Желтый | |
| Символ | М | ||
| Мигание заливки | Нет | ||
| Недостоверность сигнала Дистанционный/Местный | Цвет заливки | Маджента | |
| Символ | ? | ||
| Мигание заливки | Нет | ||
| Индикатор в правом верхнем углу мнемосимвола отображает режим работы ИМ «Автоматический / Ручной». | |||
| Таблица 6.18.1 – Mot2c4s. Режим работы «Автоматический / Ручной» | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Автоматический режим | Цвет заливки | Цвет фона | |
| Символ | А | ||
| Мигание заливки | Нет | ||
| Ручной режим | Цвет заливки | Желтый | |
| Символ | Р | ||
| Мигание заливки | Нет | ||
| Ошибка связи с источником | Цвет заливки | Маджента | |
| Символ | ? | ||
| Мигание заливки | Нет | ||
| Индикация команд управления | |||
| Цветовая заливка внутреннего указателя (треугольника) отображает статус команд управления насосом. | |||
| Таблица 6.18.1 – Mot2c4s. Индикация команд управления | |||
| Статус сигнала | Свойство | Определение | Изображение |
| --- | --- | --- | --- |
| Команда запуска | Цвет заливки мнемосимвола | В цвет среды | |
| Команда останова | Цвет заливки мнемосимвола | В цвет фона | |
| Недостоверность управляющего воздействия | Цвет заливки мнемосимвола | Маджента | |
| Цвет рамки | Оранжевый | ||
| Индикация состояния насоса | |||
| Цветовая заливка мнемосимвола отображает состояние ИМ. | |||
| Таблица 6.18.1 – Mot2c4s. Индикация состояния | |||
| Состояние | Описание отображения | Изображение | |
| --- | --- | --- | --- |
| Запущен | Цвет заливки мнемосимвола | В цвет среды | |
| Остановлен | Цвет заливки мнемосимвола | В цвет фона | |
| Недостоверность управляющего воздействия | Цвет заливки мнемосимвола | Маджента | |
| Неисправность | Цвет заливки мнемосимвола | - | |
| Цвет рамки | Оранжевый | ||
| Индикация готовности | |||
| Оранжевый крест на мнемосимволе отображает отсутствие готовности ИМ. | |||
| Таблица 6.18.1 – Mot2c4s. Индикация готовности | |||
| Статус сигнала | Свойство | Определение | Изображение |
| --- | --- | --- | --- |
| Нет готовности | Цвет линий | Оранжевый | |
| Окно детального вида | |||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится пять вкладок: | |||
| Общие |

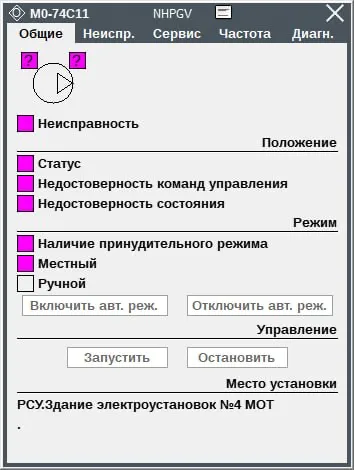

Рис. 6.18.2 – Mot2c4s. Вкладка «Общие»
Неиспр

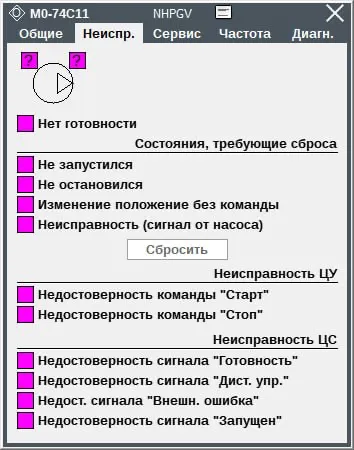

Рис. 6.18.3 – Mot2c4s. Вкладка «Неисправность»
Сервис
Рис. 6.18.4 – Mot2c4s. Вкладка «Сервис»
Частота
Рис. 6.18.5 – Mot2c4. Вкладка «Частота»
Диагн

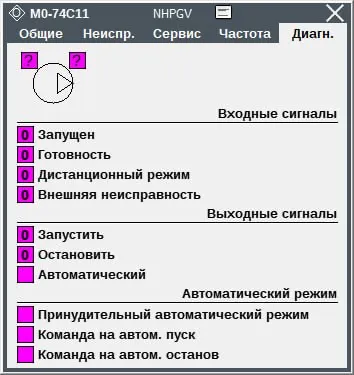

Рис. 6.18.6 – Mot2c4. Вкладка «Диагностика»
