Коммутатор STEZ3108
Коммутатор STEZ3108 Данный мнемосимвол предназначен для отображения состояния коммутатора STEZ3108.
Рис. 6.31.1 – STEZ3108. Мнемосимвол
Индикация состояний Таблица 6.31.1 – STEZ3108. Индикация состояний
| Статус сигнала | Описание | Изображение | ||
|---|---|---|---|---|
| Свойство | Уровень аварии | |||
| Связь(Link) | Цвет заливки | 0:255:0 | Process | |
| Мигание | Нет | |||
| Нет связи(No link) | Цвет заливки | 192:192:192 | Process | |
| Мигание | Нет | |||
| Состояние порта отличается от требуемого | Цвет заливки | 255:215:0 | WarningLoClr | |
| Мигание | Да | |||
| Недостоверность(Invalid) | Цвет заливки | 255:53:255 | Invalid | |
| Мигание | Нет | |||
| Окно детального вида | ||||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится две вкладки: | ||||
| Общие |

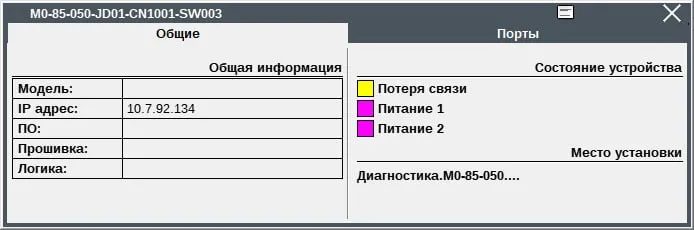

Рис. 6.31.2 – STEZ3108. Вкладка «Общие»
Порты

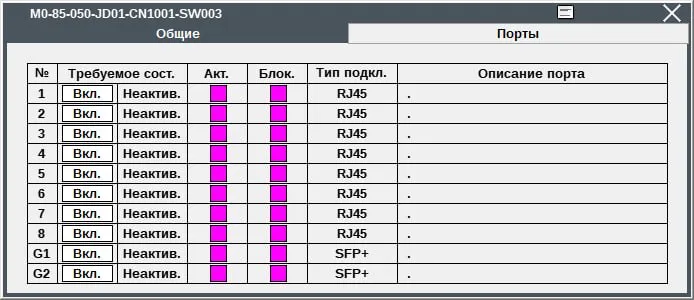

Рис. 6.31.3 – STEZ3108. Вкладка «Порты»
