Навигация по мнемосхемам
Навигация по мнемосхемам Иерархия мнемосхем Для объектов, имеющих разветвленную структуру и большое количество оборудования, устанавливаются следующие уровни иерархии мнемосхем:
- Генеральная план-схема / обзорная мнемосхема План-схема объединяющая несколько зон / промежуточная мнемосхема; План-схема отдельной зоны / промежуточная мнемосхема; План-схема позиции / детальная мнемосхема. Для крупных позиций допускается разбивка схемы на несколько мнемосхем. Порядок иерархии мнемосхем:
- Уровень общего обзорного дисплея Уровень промежуточного обзорного дисплея; Уровень подробного дисплея. Рис. 7.1.1 – Иерархия мнемосхем Схема навигации по графическим страницам мнемосхем соответствует древовидной структуре – от общего к частному в соответствии технической возможностью оптимального отображения графических элементов на экранной форме. Навигация по видеокадрам Системы осуществляется посредством функциональных кнопок строки быстрого доступа и функциональных элементов в поле мнемосхем. Строка быстрого доступа Строка быстрого доступа предназначена для навигации между основными экранными формами Системы с помощью функциональных кнопок.
Рис. 7.1.2 – Строка быстрого доступа
Назначение функциональных кнопок:
- Навигация – вызов иерархического меню мнемосхем Системы Общий план завода – переход на обзорную мнемосхему Объекта; Дисплей технического обслуживания – переход на мнемосхему ТО; Диагностика – переход на общую мнемосхему диагностики Системы; Панель администратора – окна статистики;
- кнопка перехода на предыдущую мнемосхему;
- стрелки перехода между мнемосхемами.
Вкладка навигации Отображение структуры мнемосхем выполняется в виде всплывающей иерархической панели, активируемой кнопкой «Навигация» в строке быстрого доступа. Панель размещается в левой части экрана поверх текущего видеокадра и позволяет раскрывать вложенные уровни иерархии.

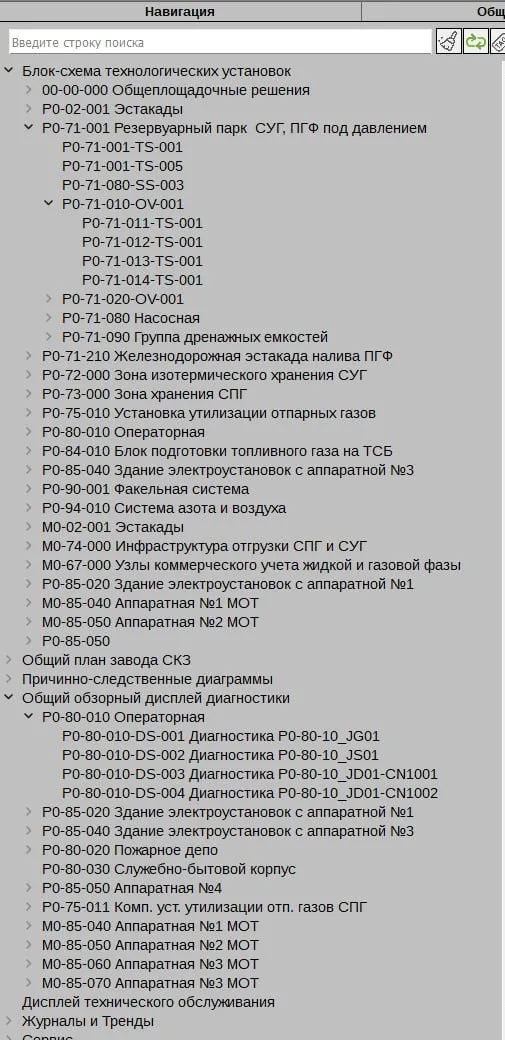

Рис. 7.1.3 – Вкладка «Навигация»
Контекстная навигация Дополнительно в графической области мнемосхем может быть реализована контекстная навигация, обеспечивающая переходы между иерархическими уровнями или смежными объектами при нажатии соответствующих интерактивных элементов. Контекстная навигация в графической области реализуется с помощью стрелок-указателей, позволяющих переходить между иерархическими уровнями и смежными объектами при нажатии.
Рис. 7.1.4 – Кнопка перехода (стрелки-указатели)
Состав элементов кнопок перехода:
- Название – краткое наименование технологического процесса Идентификатор – тег оборудования; Направление – краткое наименование направления потока. Кодировка теговых обозначений мнемосхем Таблица 7.1.1 –Теги мнемосхем | Кодировка экрана | Расшифровка EN | Расшифровка RU | | --- | --- | --- | | OV | Over View | Обзорный экран | | TS | Technological screen | Технологический экран | | IS | Integration screen | Экран интеграции ЛСАУ | | GS | Gas screen | Экран загазованности | | CE | Cause effect | Причинно-следственная диаграмма | | DS | Diagnostic screen | Диагностика шкафов, ПЛК и прочего оборудования | | CS | Control Screen | Экран упраления | | SS | Service screen | Сервисный экран |
