Мнемосхема диагностики На мнемосхемах диагностики шкафа отображается состояние внутришкафного оборудования, линии связи сетевых подключений, а также диагностические сигналы шкафов.

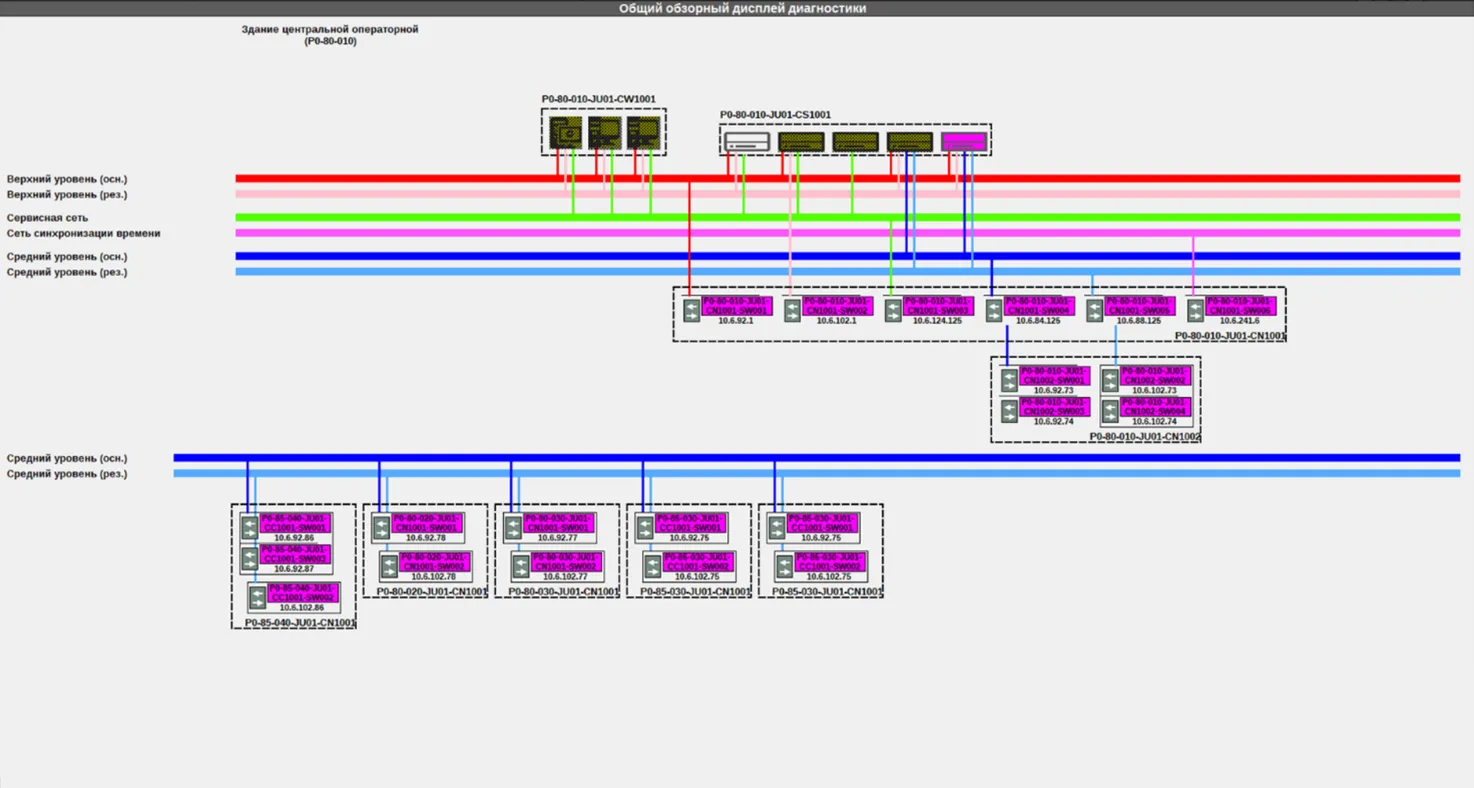

Рис. 7.6.1 – Обзорная мнемосхема диагностики (пример)

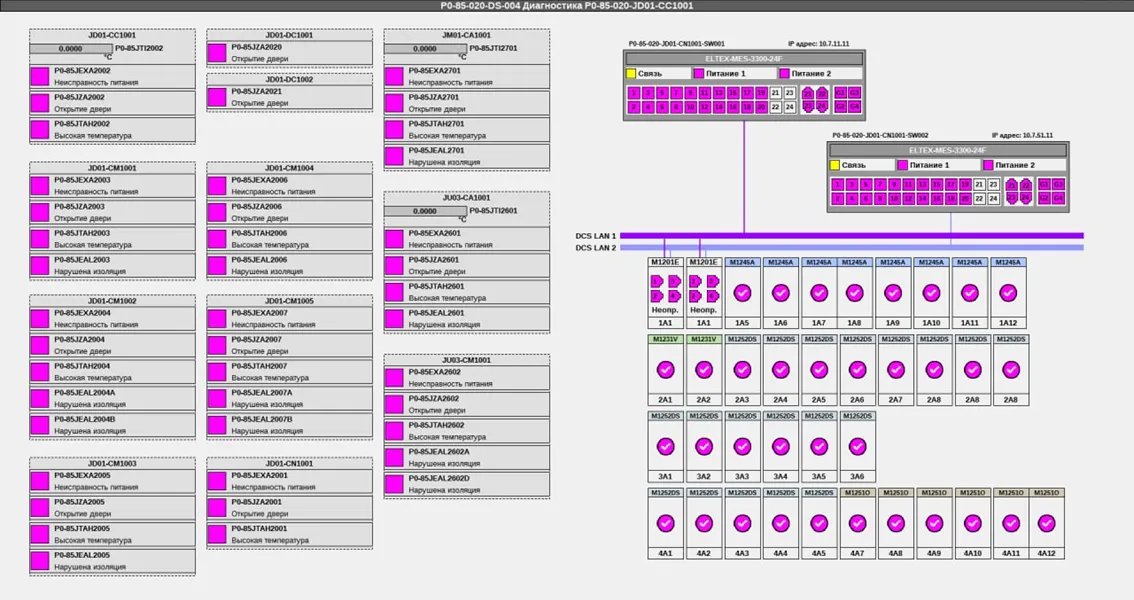

Рис. 7.6.2 – Диагностика шкафов и сетевых подключений (пример)
Цветовая кодировка Цветовая кодировка линий связи, приведена в следующей таблице: Таблица 7.6.2 – Цветовая кодировка линий связи
| № | Линия | Цвет | Код RGB |
|---|---|---|---|
| 1 | Сеть LAN 1 САУ | 150:0:255 | |
| 2 | Сеть LAN 2 САУ | 150:150:255 | |
| 3 | Сеть LAN 1 ОПС | 255:0:100 | |
| 4 | Сеть LAN 2 ОПС | 255:150:150 | |
| 5 | Сеть диагностики | 0:100:200 | |
| 6 | Сеть OPC LAN 1 | 50:150:50 | |
| 7 | Сеть OPC LAN 2 | 150:200:150 |
