SpotDetector_AI0_20
Данный мнемосимвол предназначен для отображения состояния пожарного извещателя дымового, теплового, пламени, комбинированного.
Рис. 9.13.1 Мнемосимвол извещателя пламени
Таблица 9.13.1 Индикация состояний извещателя пламени
| Статус сигнала | Описание | Описание | Изображение |
|---|---|---|---|
| Статус сигнала | Свойство | Определение | Изображение |
| Норма | Цвет заливки | Process |  |
| Норма | Мигание | Нет | |
| Неисправность | Цвет заливки | Warning |  |
| Неисправность | Мигание | Да | |
| Сработка устройства | Цвет | Alarm |  |
| Сработка устройства | Мигание | Нет | |
| Ремонт | Цвет | Соответствует текущему цвету состояния |  |
| Ремонт | Мигание | Нет | |
| Ремонт | Цвет | Repair | |
| Ремонт | Метка | Рем. | |
| Неопределенное состояние | Цвет | NS |  |
| Неопределенное состояние | Мигание | Нет | |
| Тест | Цвет | Warning | |
| Тест | Мигание | Нет | |
| Отключен | Цвет | Repair |  |
| Отключен | Мигание | Нет | |
| Потеря связи | Цвет | NS | |
| Потеря связи | Мигание | Нет | |
Окно детального вида
Вкладка «Основные»
Рис. 9.13.2 Окно детального вида. Вкладка «Основные»
Вкладка «Диагностика»:

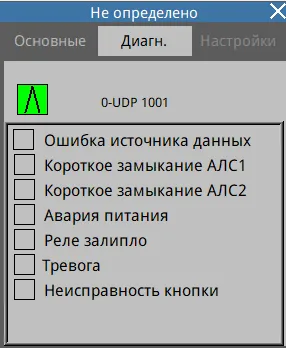

Рис. 9.13.3 Окно детального вида. Вкладка «Диагностика»
Вкладка «Настройки»:
Рис. 9.13.4 Окно детального вида оповещателя. Вкладка «Настройки»
