TULIP_64_2_EX
Данный мнемосимвол предназначен для отображения состояния пожарного извещателя пламени.
Рис. 6.20.1 – Мнемосимвол TULIP_64_2_EX
В правом верхнем или нижнем углу мнемосимвола могут отображаться опциональные символы (черные треугольники), уточняющие размещение извещателя.
Таблица 6.20.1 – TULIP_64_2_EX. Графическое обозначение по типу размещения
| Изображение | Наименование | Примечание |
|---|---|---|
 | Извещатель пожарный пламени | Установке НА потолок или фальшпотолок |
 | Извещатель пожарный пламени | Установка НАД фальшпотолком |
 | Извещатель пожарный пламени | Установка ПОД фальшполом |
Индикация состояний
Таблица 6.20.2 – TULIP_64_2_EX. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Норма (Norm) | Цвет заливки | Process | | |
| Норма (Norm) | Мигание | Нет | Process | |
| Тест (Test) | Цвет заливки | Process | | |
| Тест (Test) | Мигание | Да | Process | |
| Пожар (DeviceTriggered) | Цвет заливки | Alarm |  | |
| Пожар (DeviceTriggered) | Мигание | Нет | Alarm | |
| Неисправность (Fault) | Цвет заливки | WarningHi |  | |
| Неисправность (Fault) | Мигание | Да | WarningHi | |
| Потеря связи с КАУ (Invalid) | Цвет заливки | Invalid |  | |
| Потеря связи с КАУ (Invalid) | Мигание | Нет | Invalid | |
| Потеря связи с датчиком (CommFailure) | Цвет заливки | Invalid | | |
| Потеря связи с датчиком (CommFailure) | Мигание | Нет | Invalid | |
| Деактивирован (Deactivated) | Цвет заливки | OutOfAlg |  | |
| Деактивирован (Deactivated) | Мигание | Нет | OutOfAlg | |
| Ремонт (Repair) | Цвет заливки | OutOfAlg |  | |
| Ремонт (Repair) | Мигание | Нет | OutOfAlg | |
| Ремонт (Repair) | Цвет границы | Соответствует текущему цвету состояния | OutOfAlg | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки:
Общие – содержит общие сведения о состоянии ИП. В блоке «Состояние» динамически отображаются только активные сигналы состояний, неактивные – по умолчанию скрыты.
Рис. 6.20.2 – TULIP_64_2_EX. Вкладка «Общие»
Диагн – содержит диагностическую информацию об устройстве.

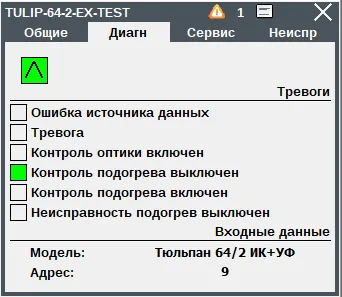

Рис. 6.20.3 – TULIP_64_2_EX. Вкладка «Диагн»
Сервис – содержит информацию о статусе активности устройства, возможность управления ею, индикации состояния «Тест», кнопку сброса теста, а также вывода устройства в режим «Ремонт».
Рис. 6.20.4 – TULIP_64_2_EX. Вкладка «Сервис»
Неиспр – содержит информацию о неисправностях устройства.
Рис. 6.20.5 – TULIP_64_2_EX. Вкладка «Неиспр»
