SpotDetector_1
Данный мнемосимвол предназначен для отображения состояния пожарного извещателя дымового, теплового, пламени и комбинированного.
Рис. 6.5.1 – SpotDetector_1. Мнемосимвол
Условное изображение внутри мнемосимвола определяется в зависимости от типа извещателя.
Таблица 6.5.1 – SpotDetector_1. Графическое обозначение по типу извещателя
| Изображение | Буквенное обозначение согласно НД | Наименование |
|---|---|---|
 | BTH | Извещатель пожарный дымовой |
 | BTK | Извещатель пожарный тепловой |
 | BTF | Извещатель пожарный пламени |
 | BTKH | Извещатель пожарный комбинированный |
В правом верхнем или нижнем углу мнемосимвола могут отображаться опциональные символы (черные треугольники), уточняющие размещение извещателя.
Таблица 6.5.2 – SpotDetector_1. Графическое обозначение по типу размещения
| Изображение | Примечание |
|---|---|
 | Установка НА потолок или фальшпотолок |
 | Установка НАД фальшпотолком |
 | Установка ПОД фальшполом |
Индикация состояний
Таблица 6.5.3 – SpotDetector_1. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Норма (Norm) | Цвет заливки | Process | | |
| Норма (Norm) | Мигание | Нет | Process | |
| Тест (Test) | Цвет заливки | Process | | |
| Тест (Test) | Мигание | Да | Process | |
| Пожар (DeviceTriggered) | Цвет заливки | Alarm |  | |
| Пожар (DeviceTriggered) | Мигание | Нет | Alarm | |
| Неисправность (Fault) | Цвет заливки | WarningHi |  | |
| Неисправность (Fault) | Мигание | Да | WarningHi | |
| Потеря связи с КАУ (Invalid) | Цвет заливки | Invalid |  | |
| Потеря связи с КАУ (Invalid) | Мигание | Нет | Invalid | |
| Потеря связи с датчиком (CommFailure) | Цвет заливки | Invalid | | |
| Потеря связи с датчиком (CommFailure) | Мигание | Нет | Invalid | |
| Деактивирован (Deactivated) | Цвет заливки | OutOfAlg |  | |
| Деактивирован (Deactivated) | Мигание | Нет | OutOfAlg | |
| Ремонт (Repair) | Цвет заливки | OutOfAlg |  | |
| Ремонт (Repair) | Мигание | Нет | OutOfAlg | |
| Ремонт (Repair) | Цвет границы | Соответствует текущему цвету состояния | OutOfAlg | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки:
Общие – содержит общие сведения о состоянии ИП. В блоке «Состояние» динамически отображаются только активные сигналы состояний, неактивные – по умолчанию скрыты.
Рис. 6.5.2 – SpotDetector_1. Вкладка «Общие»

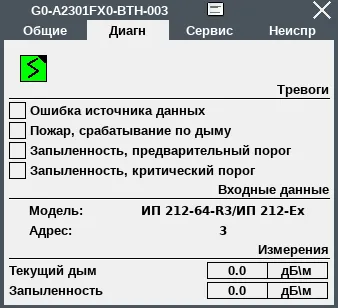

Диагн – содержит диагностическую информацию о неисправностях устройства, информацию по какому признаку произошла сработка устройства, а также диагностическую информацию о параметрах текущего дыма и запыленности ИП. В зависимости от типа датчика окно с диагностической информацией может изменяться.
Рис. 6.5.3 – SpotDetector_1. Вкладка «Диагн»
Сервис – содержит информацию о статусе активности устройства, возможность управления ею, индикации состояния «Тест», кнопку сброса теста, а также вывода устройства в режим «Ремонт».
Рис. 6.5.4 – SpotDetector_1. Вкладка «Сервис»
Неиспр – содержит информацию о неисправностях устройства. Содержимое вкладки может меняться в зависимости от типа устройства.
Рис. 6.5.5 – SpotDetector_1. Вкладка «Неиспр»
