ПЛК
Данный мнемосимвол предназначен для отображения состояния ПЛК.
Рис. 6.25.1 – ПЛК. Мнемосимвол
Индикация состояний
Таблица 6.25.1 – ПЛК. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Связь (Link) | Цвет заливки | Process |  | |
| Связь (Link) | Мигание | Нет | Process | |
| Нет связи (No link) | Цвет заливки | WarningLoClr |  | |
| Нет связи (No link) | Мигание | Нет | WarningLoClr | |
| Недостоверность (Invalid) | Цвет заливки | Invalid |  | |
| Недостоверность (Invalid) | Мигание | Нет | Invalid | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне представляется диагностическая информация о ПЛК.

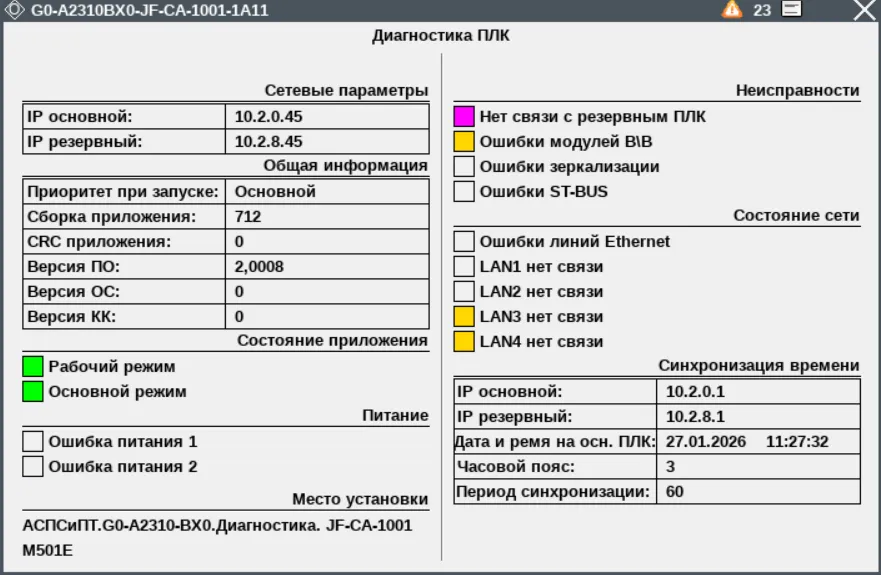

Рис. 6.25.2 – Вкладка «Общие» окна детального вида
