Модуль DO
Данный мнемосимвол предназначен для отображения состояние выходного дискретного модуля.
Рис. 6.27.1 – Модуль DO. Мнемосимвол
Индикация состояний
Таблица 6.27.1 – Модуль DO. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Связь (Link) | Цвет заливки | Process |  | |
| Связь (Link) | Мигание | Нет | Process | |
| Недостоверность (Invalid) | Цвет заливки | Invalid |  | |
| Недостоверность (Invalid) | Мигание | Нет | Invalid | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол, на котором представлена диагностическая информация о дискретном модуле.

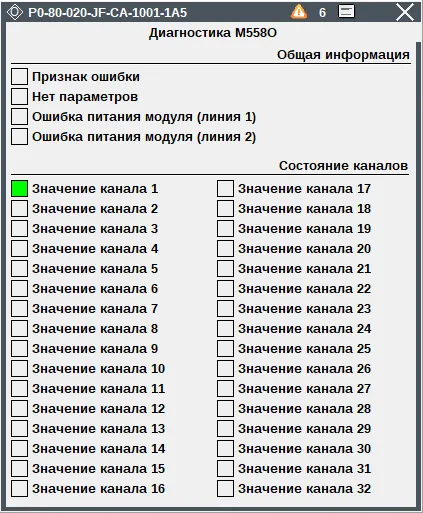

Рис. 6.27.2 – Модуль DO. Вкладка «Общие»
