Коммутатор S304
Данный мнемосимвол предназначен для отображения состояния коммутатора S304.
Рис. 6.29.1 – Коммутатор S304. Мнемосимвол
Индикация состояний
Таблица 6.29.1 – Коммутатор S304. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Связь (Link) | Цвет заливки | Process |  | |
| Связь (Link) | Мигание | Нет | Process | |
| Нет связи (No link) | Цвет заливки | Process |  | |
| Нет связи (No link) | Мигание | Нет | Process | |
| Состояние порта отличается от требуемого | Цвет заливки | WarningLoClr |  | |
| Состояние порта отличается от требуемого | Мигание | Да | WarningLoClr | |
| Недостоверность (Invalid) | Цвет заливки | Invalid |  | |
| Недостоверность (Invalid) | Мигание | Нет | Invalid | |
Окно детального вида
При однократном нажатии на символ устройства во всплывающем окне откроется окно детального вида. В окне содержится две вкладки:
Общие – содержит общую информацию о коммутаторе.
Рис. 6.29.2 – Коммутатор S304. Вкладка «Общие»
Порты – содержит информацию об активности портов, типу подключения.

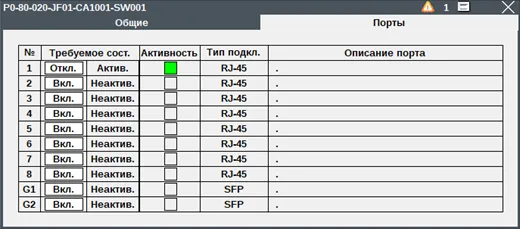

Рис. 6.29.3 – Коммутатор S304. Вкладка «Порты»
