AM_0
Данный мнемосимвол предназначен для отображения состояния адресной метки подключённой к КАУ2-9030.
Рис. 6.9.1 – AM_0. Мнемосимвол
Индикация состояний
Таблица 6.9.1 – AM_0. Индикация состояний
| Статус сигнала | Описание | Описание | Описание | Изображение |
|---|---|---|---|---|
| Статус сигнала | Свойство | Свойство | Уровень аварии | Изображение |
| Норма (Norm) | Цвет заливки | Process |  | |
| Норма (Norm) | Мигание | Нет | Process | |
| Тест (Test) | Цвет заливки | Process | | |
| Тест (Test) | Мигание | Да | Process | |
| Пожар (DeviceTriggered) | Цвет заливки | Alarm |  | |
| Пожар (DeviceTriggered) | Мигание | Нет | Alarm | |
| Неисправность (Fault) | Цвет заливки | WarningHi |  | |
| Неисправность (Fault) | Мигание | Да | WarningHi | |
| Потеря связи с КАУ (Invalid) | Цвет заливки | Invalid |  | |
| Потеря связи с КАУ (Invalid) | Мигание | Нет | Invalid | |
| Потеря связи с датчиком (CommFailure) | Цвет заливки | Invalid | | |
| Потеря связи с датчиком (CommFailure) | Мигание | Нет | Invalid | |
| Деактивирован (Deactivated) | Цвет заливки | OutOfAlg |  | |
| Деактивирован (Deactivated) | Мигание | Нет | OutOfAlg | |
| Ремонт (Repair) | Цвет заливки | OutOfAlg |  | |
| Ремонт (Repair) | Мигание | Нет | OutOfAlg | |
| Ремонт (Repair) | Цвет границы | Соответствует текущему цвету состояния | OutOfAlg | |
Окно детального вида
Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки:
Общие – содержит общие сведения о состоянии адресной метки. Данное окно является динамическим. В блоке «Состояние» динамически отображаются только активные сигналы состояний, неактивные – по умолчанию скрыты.
Рис. 6.9.2 – AM_0. Вкладка «Общие»
Диагн – содержит диагностическую информацию устройства и информацию об ошибке источника данных.

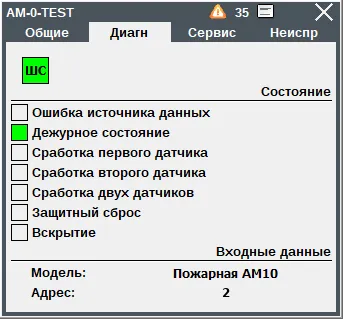

Рис. 6.9.3 – AM_0. Вкладка «Диагн»
Сервис – содержит информацию о статусе активности устройства, возможность управления ею, индикации состояния «Тест», кнопку сброса теста, а также вывода устройства в режим «Ремонт».
Рис. 6.9.4 – AM_0. Вкладка «Сервис»
Неиспр – содержит информацию о неисправностях устройства.
Рис. 6.9.5 – AM_0. Вкладка «Неиспр»
