Навигация по мнемосхемам
Иерархия мнемосхем
Для объектов, имеющих разветвленную структуру и большое количество оборудования, устанавливаются следующие уровни иерархии мнемосхем:
- Генеральная план-схема / обзорная мнемосхема
- План-схема объединяющая несколько зон / промежуточная мнемосхема
- План-схема отдельной зоны / промежуточная мнемосхема
План-схема позиции / детальная мнемосхема.
Для крупных позиций допускается разбивка план-схемы на несколько мнемосхем.
Порядок иерархии мнемосхем:
- Уровень общего обзорного дисплея
- Уровень промежуточных обзорных дисплеев
Уровень подробного дисплея объекта защиты или управления технологическим процессом.
Рис. 7.1.1 – Иерархия мнемосхем
Схема навигации по графическим страницам мнемосхем соответствует древовидной структуре – от общего к частному в соответствии технической возможностью оптимального отображения графических элементов на экранной форме.
Навигация по видеокадрам Системы осуществляется посредством функциональных кнопок строки быстрого доступа и функциональных элементов в поле мнемосхем.
Строка быстрого доступа
Строка быстрого доступа предназначена для навигации между основными экранными формами Системы с помощью функциональных кнопок.
Рис. 7.1.2 – Строка быстрого доступа
Назначение функциональных кнопок:
- Навигация – вызов иерархического меню мнемосхем Системы
- Общий план завода – переход на обзорную мнемосхему Объекта
- Диагностика – переход на общую мнемосхему диагностики Системы
- Панель администратора – окна статистики
– стрелки перехода между мнемосхемами.
Вкладка навигации
Отображение структуры мнемосхем выполняется в виде всплывающей иерархической панели, активируемой кнопкой «Навигация» в строке быстрого доступа. Панель размещается в левой части экрана поверх текущего видеокадра и позволяет раскрывать вложенные уровни иерархии.

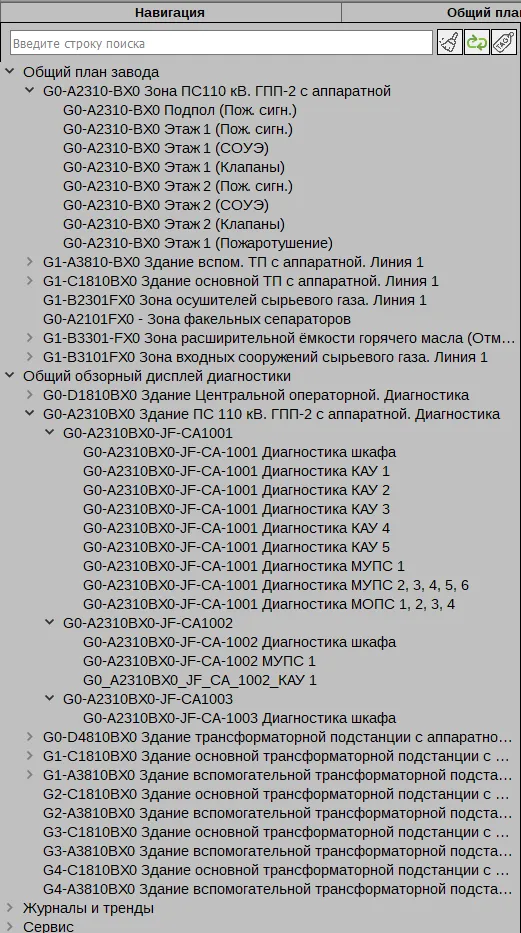

Рис. 7.1.3 – Вкладка «Навигация»
Контекстная навигация
Дополнительно в графической области мнемосхем может быть реализована контекстная навигация, обеспечивающая переходы между иерархическими уровнями или смежными объектами при нажатии соответствующих интерактивных элементов.
Рис. 7.1.4 – Контекстные функциональные кнопки навигации в области мнемосхем
Контекстная навигация в графической области реализуется с помощью стрелок-указателей, позволяющих переходить между иерархическими уровнями и смежными объектами при нажатии.
Рис. 7.1.5 – Кнопка перехода (стрелки-указатели)
Состав элементов кнопок перехода:
- Заголовок – краткое наименование технологического процесса
- Идентификатор – тег оборудования
Пояснение – описание источник или смежный объект.
