Лицензирование

← К списку руководств

Для получения прав на установку, запуск и использование компонентов Альфа Платформы требуется лицензия. Для получения лицензии необходим сервер лицензирования Alpha Licensing и лицензионный ключ.

Аппаратный лицензионный ключ может поставляться от двух разных производителей: Guardant и Sentinel.

Для каждого из производителей следует выполнить установку соответствующих пакетов.

Установка Guardant Control Center

Для установки данного пакета, находясь в папке с ним, запустите установку следующей командой:

sudo dpkg -i grdcontrol-x.x._xxxx.deb

Далее подключите аппаратный ключ в USB разъём компьютера. Дополнительных действий не требуется. Ключ готов к работе.

Установка драйвера Sentinel HASP

Распакуйте архив Sentinel_LDK_Linux_Run-time_Installer_script.tar.gz. Перейдите в распакованную папку с пакетом aksusbd_8.51-1_arm64.deb, для его установки введите команду:

sudo dpkg -i aksusbd_8.51-1_arm64.deb

Проверка работы лицензии

Чтобы проверить работу лицензии потребуется воспользоваться приложением «Статистика» и выполнить следующие действия:

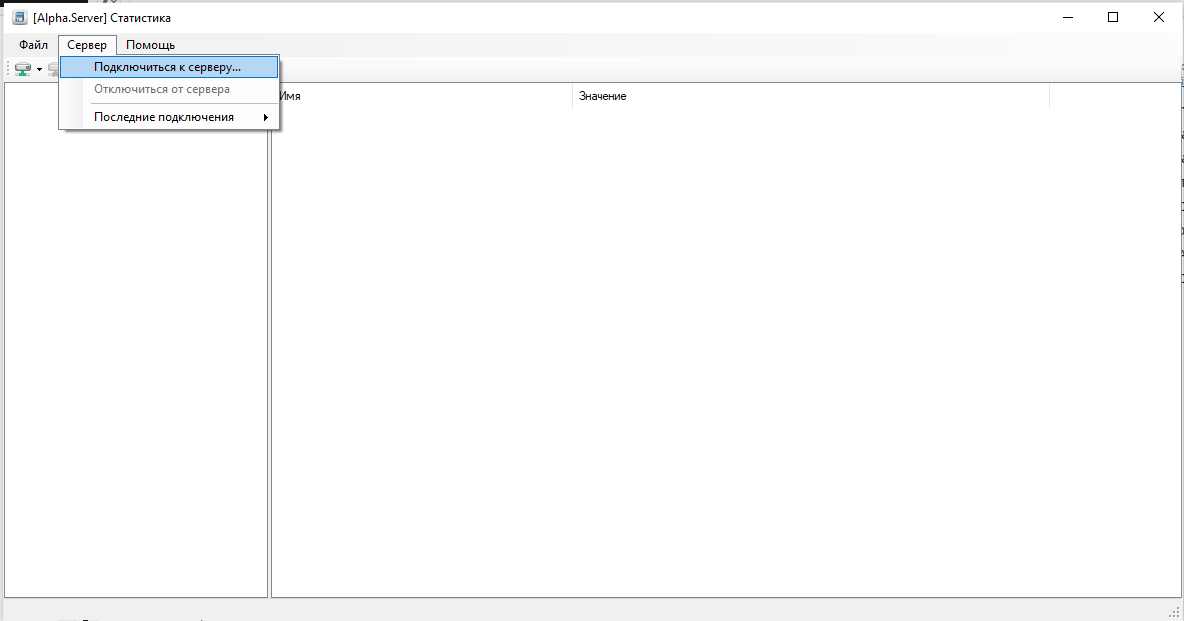

Выбрать «Сервер» - «Подключиться к серверу…» (Рисунок 380);

Лицензирование - рисунок 1

Рисунок 1 — Лицензирование

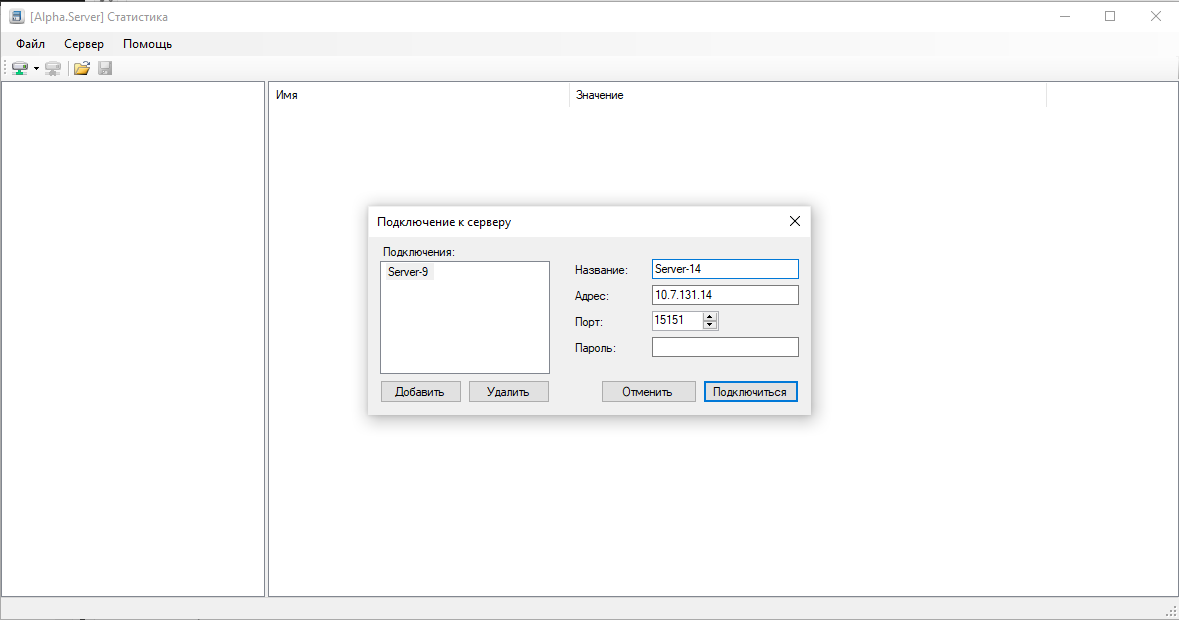

В открывшемся окне (Рисунок 381) введите название машины в поле «Название», Ip-адрес машины в поле «Адрес» и порт 15151 в соответствующее поле, а также пароль, если он есть. Указанный ранее порт отвечает за компонент лицензирования, без него считать информацию о лицензиях не получится. После ввода данных нажмите кнопку «Подключиться». Так же вы можете добавить сервер в список подключений, нажав кнопку «Добавить».

Лицензирование - рисунок 2

Рисунок 2 — Лицензирование

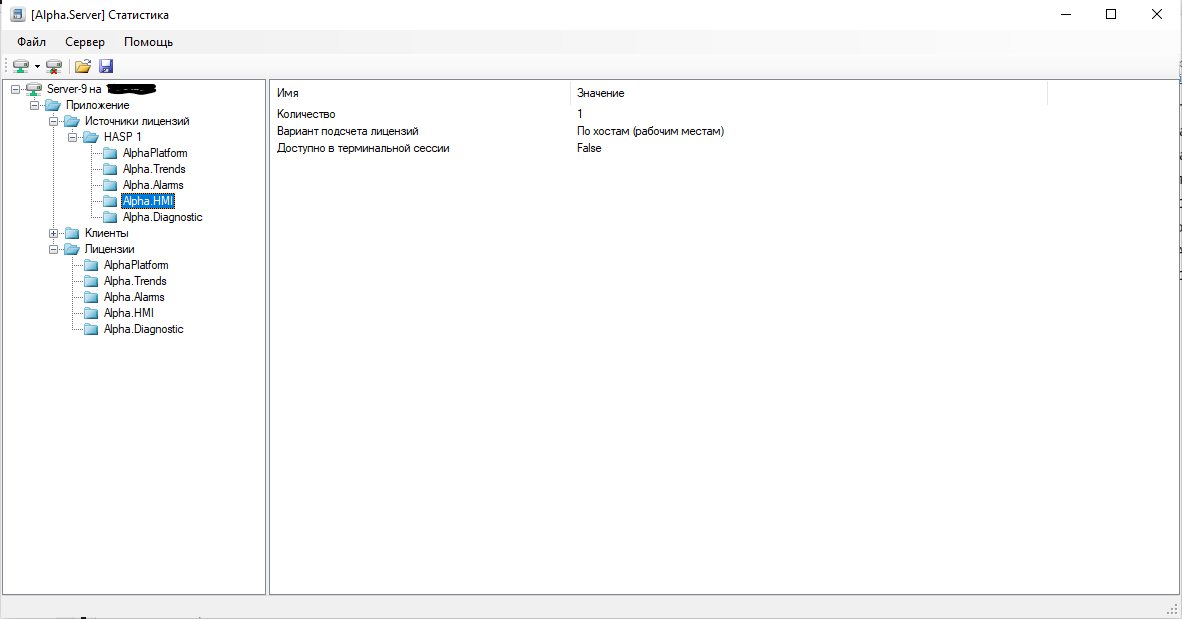

В папках «Источники лицензий» и «Лицензии» будут указаны подключенные лицензии (Рисунок 382).

Лицензирование - рисунок 3

Рисунок 3 — Лицензирование

Цели и задачи

Unimod PRO – является инструментальной системой, которая предназначена для конфигурирования промышленных контроллеров серии TREI-5B и разработки технологических приложений на языках стандарта МЭК 61131-3 (ST, FBD, LD). Unimod PRO включает в себя набор компонентов для обеспечения процесса подготовки исходного кода технологической программы, описания связей переменных с их физическими представлениями (каналами ввода-вывода), компиляции, загрузки и отладки приложения.

В состав инструментальной системы Unimod PRO входят средства и компоненты, при помощи которых возможно выполнение следующих действий:

структурирование данных технологического приложения;

описание технологической задачи в графическом виде на языках FBD/LD;

описание технологической задачи в текстовом виде на языке ST;

использование встроенной библиотеки функций;

проверка синтаксиса и компиляции технологической программы;

эмуляция выполнения технологического приложения;

загрузка технологического проекта в контроллер;

отладка технологического приложения в реальном времени;

создание конфигурации контроллера и OPC-сервера;

диагностика и калибровка аппаратных средств контроллера;

аутентификация и разграничение доступа к возможностям системы;

сбор статистики о работе системы;

экспорт и импорт данных;

сохранение и редактирование технологического проекта;

использование защищенных каналов связи.

Документ предназначен для разработчиков программного обеспечения, а также для проектировщиков систем контроля и управления.

Руководящие документы

98-ФЗ О коммерческой тайне;

102-ФЗ Об обеспечении единства измерений;

184-ФЗ О техническом регулировании;

149-ФЗ Об информации, информационных технологиях и защите информации;

187-ФЗ О безопасности критической информационной инфраструктуры Российской Федерации;

ГОСТ 24.104-85Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования

ГОСТ 24.701-86Единая система стандартов автоматизированных систем управления. Надежность автоматизированных систем управления. Основные положения

ГОСТ 34.201-2020Информационные технологии. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем

ГОСТ 34.601-90Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ 34.602-2020Информационные технологии. Комплекс стандартов на автоматизированные системы. Техническое задание на создание автоматизированной системы

ГОСТ Р 58908.1-2020/ МЭК 81346-1:2009 Промышленные системы, установки, оборудование и промышленная продукция. Принципы структурирования и коды. Часть 1. Основные правила

ГОСТ Р МЭК 60870-5-101-2006Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики

ГОСТ IEC 60947-5-6-2017 Аппаратура коммутационная и аппаратура управления низковольтная. Часть 5-6. Аппараты и коммутационные элементы цепей управления. Устройства сопряжения постоянного тока для датчиков наличия и переключающих усилителей (NAMUR)

ГОСТ Р МЭК 61131-3-2016 Контроллеры программируемые. Часть 3. Языки программирования

СП 77.13330.2016Свод правил. Системы автоматизации

СТО Газпром 2-1.15-823-2014 Человеко-машинные интерфейсы. Требования к видеоформам и функциям рабочих мест автоматизированных систем управления объектами энергообеспечения

СТО Газпром 2-1.15-878-2014 Основные положения по автоматизации объектов энергетики

Термины и определения

Термины, которые используются в настоящем документе, имеют следующие определения:

Заказчик – ООО «РусХимАльянс», сторона, отвечающая за эксплуатацию объекта;

Подрядчик – ООО «Велесстрой», сторона, отвечающая за закупки, поставки, строительство для объекта;

Субподрядчик – ООО «НМЗ – Компрессорное оборудование»;

Поставщик – ПАО «Газпром автоматизация»;

Продукция – все предметы, в том числе материалы и оборудование (включая запасные части), которые должны входить в объем поставки;

Проект – газоперерабатывающий комплекс в составе комплекса переработки этансодержащего газа в районе поселка Усть-Луга;

Объект - Товарно-сырьевая база, Морской отгрузочный терминал.
